Labornetzgerät 1-30V / 0-30A - Schaltnetzteil HCS-3602 USB
Nicht mehr im Sortiment
Dieser Artikel ist leider nicht mehr in unserem Sortiment und wird auch in Zukunft nicht mehr angeboten.
Auf dieser Seite möchten wir Ihnen jedoch weiterhin die Artikelbeschreibung, die technischen Daten sowie eine Liste der passenden Ersatz- und Zubehörteile zur Verfügung stellen. Unter dem Reiter „Downloads“ finden Sie gegebenenfalls auch eine Bedienungsanleitung oder Datenblätter des Artikels (PDF-Datei zum downloaden).
Produktnummer:
P31017-HC
Manson: HCS-3602
Angaben zur Produktsicherheit
Produktbeschreibung (Labornetzgerät 1-30V / 0-30A - Schaltnetzteil HCS-3602 USB)

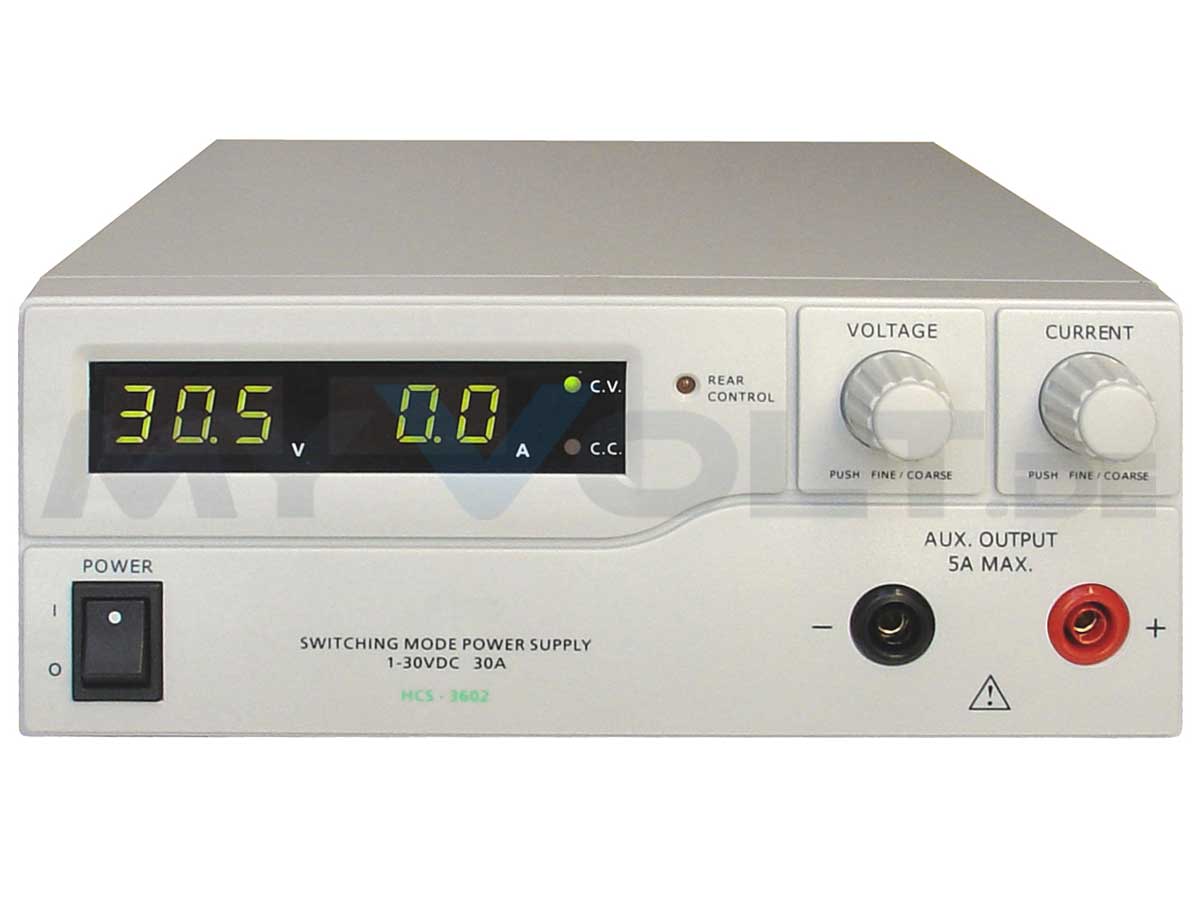

Das Hochleistungs-Schaltnetzteil HCS-3602 zeichnet sich durch ein geringes Gewicht, hohen Wirkungsgrad, gute Regelungseigenschaften, und geringe Restwelligkeit aus. Das Labornetzteil ist mit einer getrennten Anzeige für Spannung und Stromstärke ausgestattet und kann sowohl im Konstantspannungs-Modus als auch im Konstantstrom-Modus betrieben werden. Die Ausgangsspannung ist in 0,1V Schritten von 1-30V regelbar. Auch die Stromstärke lässt sich von 0-30A begrenzen.
Die Dual Action Einstellregler erlauben eine schnelle und präzise Einstellung von Strom und Spannung. Durch Drücken der Einstellregler kann zwischen Grob (1V Schritte) und Feineinstellung (0.1V Schritte) umgeschaltet werden. Der Einstellmodus wird durch unterschiedliche Helligkeitsstufen der LED-Anzeige signalisiert.
Das HCS-3602 ist Fernsteuerbar und daher vielseitig in Labor, Werkstatt und Service einsetzbar. Mit der Remote Control Funktion kann der Ausgang ein- und ausgeschaltet werden, sowie die Einstellung von Strom und Spannung ohne Benutzung der Einstellelemente an der Gerätevorderseite vorgenommen werden. Drei benutzerdefinierte Voreinstellungen erleichtern den schnellen Zugriff auf häufig verwendete Spannungs- und Stromeinstellungen.

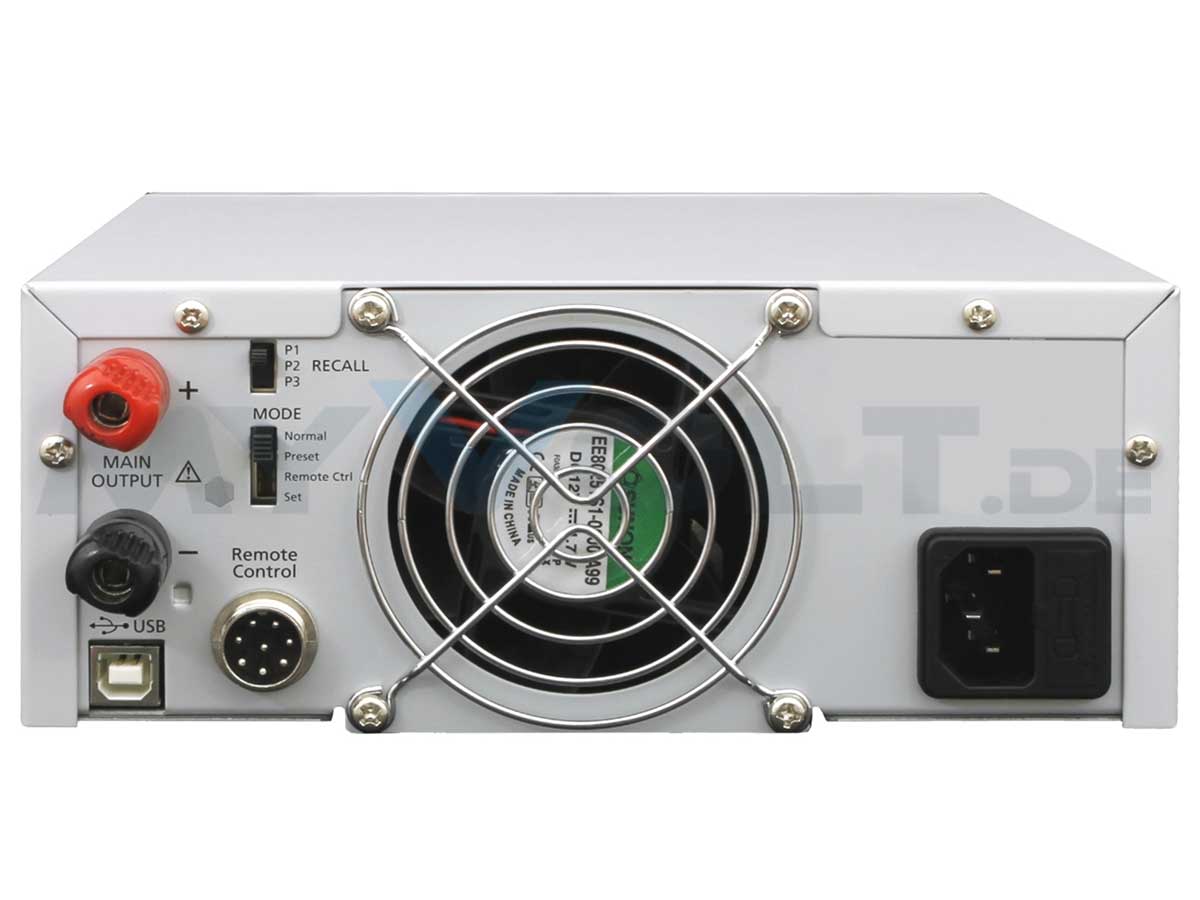

Auf der Geräte-Rückseite befinden sich ein Laststromanschluss für hohe Stromentnahmen, ein Umschalter für die verschiedenen Betriebsmodi, ein Controler-Anschluss für Regel- und Steueraufgaben aus der
Entfernung sowie ein USB-Anschluß für die Steuerung über den PC.
Die Dual Action Einstellregler erlauben eine schnelle und präzise Einstellung von Strom und Spannung. Durch Drücken der Einstellregler kann zwischen Grob (1V Schritte) und Feineinstellung (0.1V Schritte) umgeschaltet werden. Der Einstellmodus wird durch unterschiedliche Helligkeitsstufen der LED-Anzeige signalisiert.
Das HCS-3602 ist Fernsteuerbar und daher vielseitig in Labor, Werkstatt und Service einsetzbar. Mit der Remote Control Funktion kann der Ausgang ein- und ausgeschaltet werden, sowie die Einstellung von Strom und Spannung ohne Benutzung der Einstellelemente an der Gerätevorderseite vorgenommen werden. Drei benutzerdefinierte Voreinstellungen erleichtern den schnellen Zugriff auf häufig verwendete Spannungs- und Stromeinstellungen.
Auf der Geräte-Rückseite befinden sich ein Laststromanschluss für hohe Stromentnahmen, ein Umschalter für die verschiedenen Betriebsmodi, ein Controler-Anschluss für Regel- und Steueraufgaben aus der
Entfernung sowie ein USB-Anschluß für die Steuerung über den PC.
- Intelligente Steuerung der Lüftergeschwindigkeit
- USB-Schnittstelle und PC-Software zur Programmierung zyklischer Operationen
- Doppelfunktionsschaltknöpfe zur Grob- und Feineinstellung von Strom und Spannung
- 3 frei programmierbare Speicher am Gerät
- Konstantspannungs-/Konstantstrombetrieb mit automatischer Umschaltung
- Ausgangs-Überspannungsschutz (Tracking OVP)
- Kurzschluss-, Überlast- und Übertemperaturschutz
- Direkte Ausgangs-Ab- und Zuschaltung über Fernsteuerung möglich
- Gleichzeitige Anzeige von Ausgangsspannung, Ausgangsstrom und Status
- Fernsteuer-Anschluss für Spannung und Strom, Lastausgang
- Gute Netzspannungs- und Lastausregelung, geringe Restwelligkeit
- Thermisch gesteuerter interner Lüfter
- Sicherheit: EN 61010-1, EN 60950-1
Lieferumfang
1x Hochleistungs-Schaltnetzteil 30V / 30A - Manson HCS-3602
1x Software CD
1x Netzkabel
1x USB-Kabel
1x Stecker für Fernsteuerungsleitung
1x Software CD
1x Netzkabel
1x USB-Kabel
1x Stecker für Fernsteuerungsleitung
Eigenschaften (Labornetzgerät 1-30V / 0-30A - Schaltnetzteil HCS-3602 USB)
| Anzeige / Display: | LED, grün |
|---|---|
| Ausführung (Labornetzgerät): | 1-Kanal, Schaltnetzteil |
| Ausgangsspannung: | 1 - 30 V, Gleichspannung (DC) |
| Ausgangsstrom: | max. 5 A ( Frontanschluss ), max. 30 A (Laststromanschluss / Rückseite), Gleichstrom (DC) |
| Ausgangsleistung: | 900 Watt |
| Sonderfunktionen (Labornetzgerät): | Fernsteuerung mit PC USB-Anschluss, Fernsteuerung mit externem Widerstand, Fernsteuerung mit externer Steuerungsspannung |
| Kühlung: | Lüfter, temperaturgesteuert |
| Kurzschlussfest: | ja |
| Überlastschutz: | ja |
| Anschlüsse / Ausgänge: | 2x Ø 4 mm Sicherheitsbuchsen, Laststromanschluss |
| Spannungsversorgung: | 230V / 50 Hz |
| Abmessungen: | 200x 90x 275 mm |
| Gewicht: | 3,7 kg |
