Lötspitzen für eine Weller Lötstation mit der Versorgungseinheit WD-1 (WD1) oder WD-1M (WD1M)
An der Versorgungseinheit WD-1 und WD-1M können verschiedene Lötkolben und Werkzeuge angeschlossen werden. Um die passenden Lötspitzen zum verwendeten Lötkolben (Werkzeug) zu finden, suchen Sie einfach den entsprechenden Lötkolben in der unteren Liste heraus.
Zur Liste der Lötkolben ►
Technische Daten Weller WD-1 (WD1)
| Kanäle: | 1 |
| Netzspannung: | 230 V |
| Sekundärspannung: | 24 V |
| Leistung: | 80 (95) Watt |
| Temperaturbereich: | 50°C – 450°C |
| Ersatzteile: | PDF - 0,99 MB |
| Bedienungsanleitung: | PDF - 1,35 MB |
Technische Daten Weller WD-1M (WD1M)
| Kanäle: | 1 |
| Netzspannung: | 230 V |
| Sekundärspannung: | 24 V |
| Leistung: | 150 (160) Watt |
| Temperaturbereich: | 50°C – 450°C |
| Ersatzteile: | PDF - 1,02 MB |
| Bedienungsanleitung: | PDF - 1,35 MB |
Die Lötstationen der Weller Silver Line Serie wurden für die industrielle Fertigungstechnik sowie für den Reparatur- und Laborbereich entwickelt. Durch die antistatische Ausführung von Versorgungseinheit und Lötwerkzeug, erfüllen die Lötstationen alle Anforderungen an die EGB-Sicherheit. Ein Potentialausgleich zur Lötspitze kann über ein 3,5 mm Klinkenstecker durchgeführt werden. Zahlreiche elektronisch geregelten Weller Lötwerkzeuge bis zu 80 Watt bzw. 150 Watt können an der mikroprozessorgeregelten Lötstation Weller WD-1 bzw. WD-1M betrieben werden. Die automatische Werkzeugerkennung sorgt für die optimalen Abstimmung zwischen Werkzeug und Versorgungseinheit und gewährleistet eine präzise Temperaturregelung. Das große kontrastreiche LC-Display informiert über wichtige Funktionen und ermöglicht eine einfache Bedienung der Station. Unter dem Display befinden sich 3 Festtemperaturtasten. Diese Tasten können individuell programmiert werden und ermöglichen eine direkte Temperaturanwahl.
Übersticht Lötkolben / Werkzeuge
Die folgende Tabelle listet alle Lötkolben (Werkzeuge) auf, die an der Versorgungseinheit WD-1 und / oder WD-1M angeschlossen werden können.
| Lötkolben (Werkzeug) |
WD-1 max. 80 Watt |
WD-1M max. 150 Watt |
Lötspitzen Serie |
| WP-65 | ✔ | ✔ | XNT |
| WP-80 | ✔ | ✔ | LT |
| WP-120 | - | ✔ | XT |
| WSP-80 | ✔ | ✔ | LT |
| WSP-150 | - | ✔ | LHT |
| WMP | ✔ | ✔ | NT |

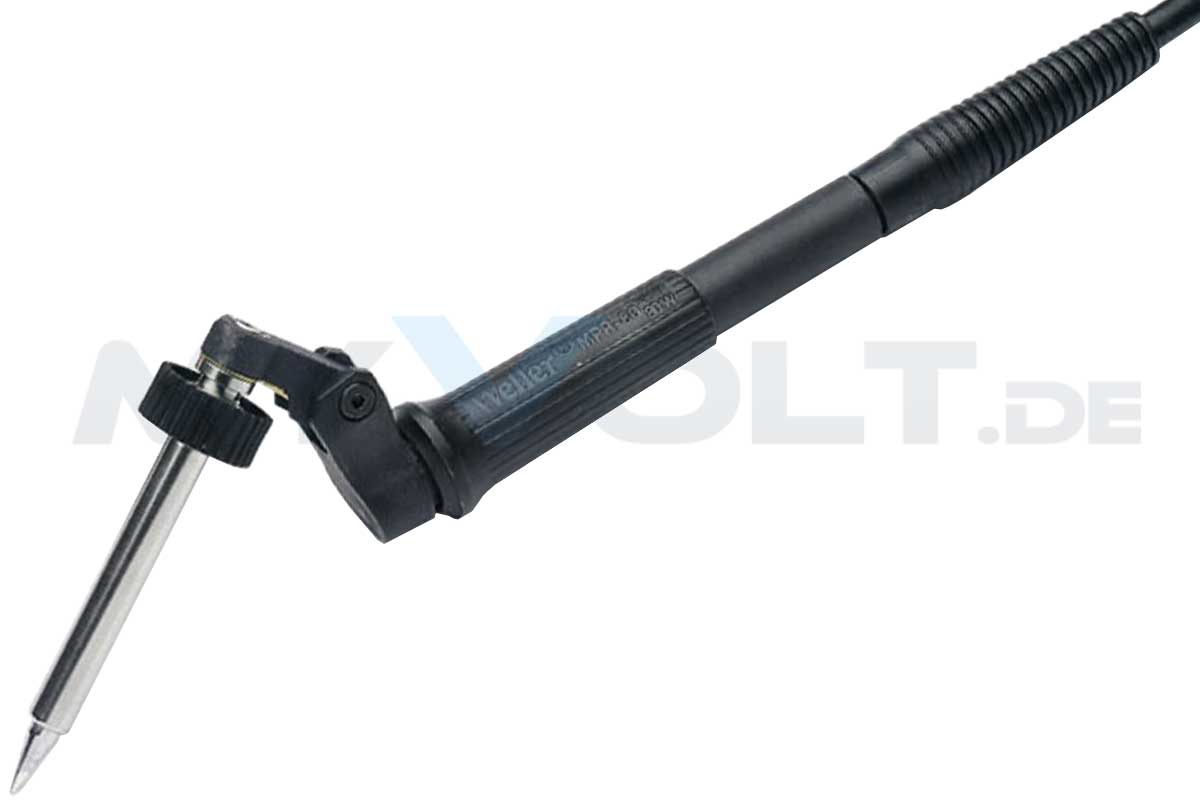

| MPR-80 | ✔ | ✔ | LT |
| LR-21 | ✔ | ✔ | ET LT (mit Adapter) |

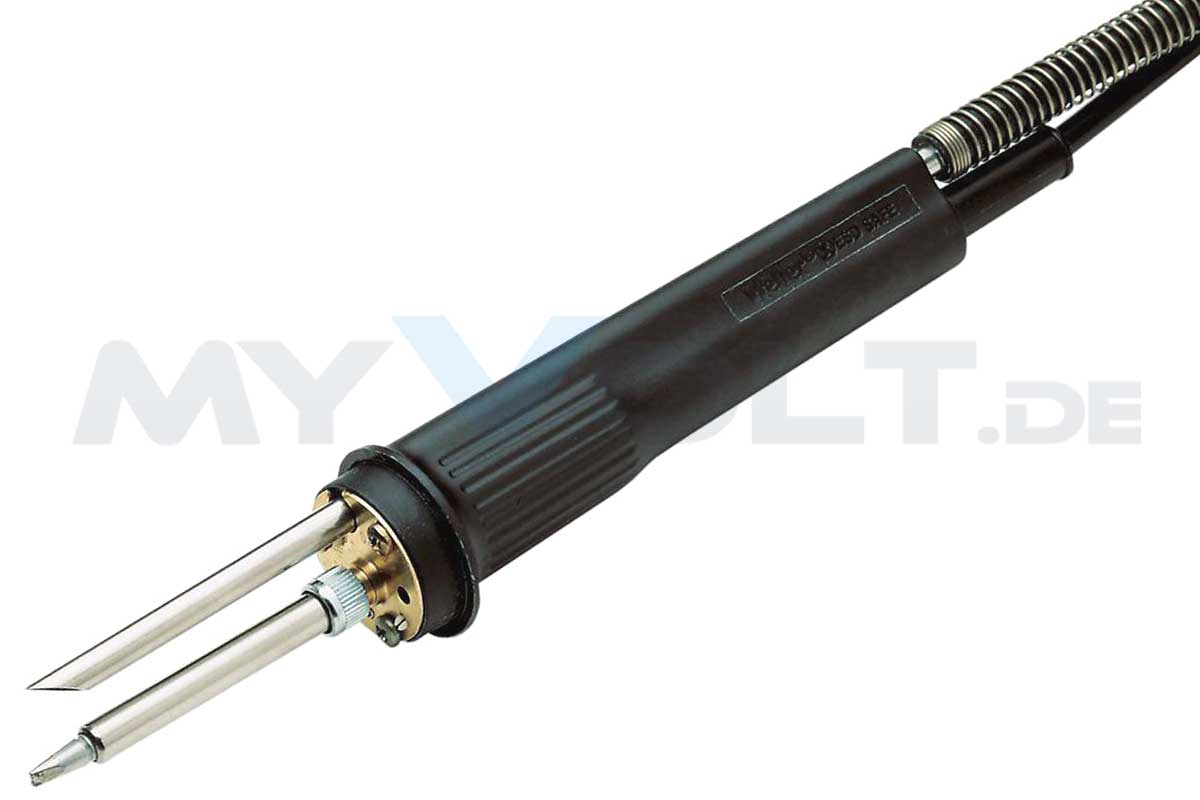

| FE-75 | ✔ | ✔ | LT |
| FE-80 | ✔ | ✔ | HT |
| WTA-50 | ✔ | ✔ | WTA |
| WMRP | - | ✔ | RT / RTM |
| WMRT | - | ✔ | RTW |
| WHP 80 | ✔ | ✔ | - |
| WSB 80 | ✔ | ✔ | - |
| WSB 150 | - | ✔ | - |
An der Versorgungseinheit Weller WD-1 und / oder WD-1M können ggf. folgende Lötkolben (Werkzeuge) verwendet werden.
Die folgende Liste zeigt eine Auswahl an Weller Lötkolben, die an der Versorgungseinheit WD-1 oder WD-1M angeschlossen werden können. Um die passenden Lötspitzen zu finden, wählen Sie bitte den von Ihnen verwendeten Lötkolben aus und klicken anschließend auf den Butten „Zu den Lötspitzen“. Sie werden auf eine Detailseite des Weller Lötkolbens geleitet, die eine ausführliche Beschreibung und eine Liste der passenden Weller Lötspitzen enthält.
| Lötkolben: | LR-20 / LR-21 | |
| Merkmale: | 24V / 50 Watt | |
| Lötspitzen: | Serie ET / LT (mit Adapter) |
| Lötkolben: | WMRP / WXMP | |
| Merkmale: | aktive Lötspitze | |
| Lötspitzen: | Serie RT / RTM |
| Lötkolben: | LR-20 / LR-21 | |
| Merkmale: | 24V / 50 Watt | |
| Lötspitzen: | Serie ET / LT (mit Adapter) |
