Lötrauchabsaugung Quick QU6101A2 / QU6102A2 Absauggerät mit Filtersystem

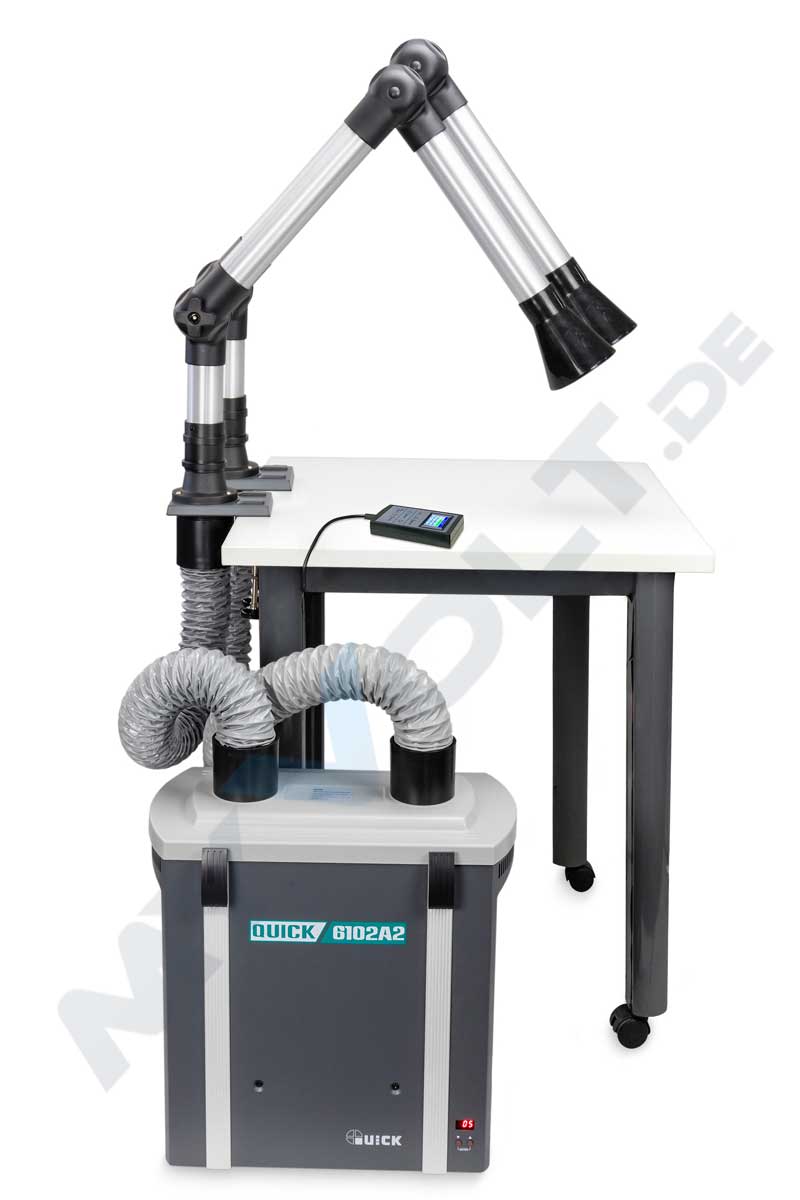

Quick-QU6102A2-Filtersystem
Beim Löten, Lasern, Kleben und ähnlichen Arbeiten können gesundheitsschädliche Dämpfe entstehen. Um die zulässigen Arbeitsplatzgrenzwerte nicht zu überschreiten, sollten diese Luftverunreinigungen entfernt werden.

Das kompakte Absauggerät Quick QU6101A2 / QU6102A2 mit integriertem Filtersystem ist sehr flexibel einsetzbar. Das Filtersystem kann direkt neben oder unter dem Arbeitsplatz platziert werden. Der Lötrauchabsauger bietet eine besonders große Filterfläche für lange Standzeiten sowie 3 separat wechselbarer Filterstufen. Ein Vorfilter reinigt die Luft von größeren Partikel gefolgt von einem Edelstahlgitter, dass als Auflage für den Vorfilter und dem Schutz der nachliegenden Filterstufen dient. Der HEPA Filter hält in zweiter Stufe bis zu 99,95% der Partikel > 0,3 μm zurück. Den Abschluss bildet der Hauptfilter aus Aktivkohle, der die Luft von flüchtigen organischen Verbindungen, Gerüchen und anderen gasförmigen Verunreinigungen befreit. Der geräuscharme, bürstenlose Motor erzeugt einen kontinuierlichen Absaugstrom mit einer maximalen Luftfördermenge von 100 bzw. 200 m³/Stunde. Eine variable Leistungsregelung mit verschiedenen Drehzahleinstellungen, eine elektronische Filterüberwachung sowie ein Filteralarm für einen zeitgerechten Filterwechsel wurden integriert. Ein Betriebsstundenzähler hilft beim abschätzen des Wechselintervalls.

An das Filtersystem QU6102A2 können bis zu zwei Absaugarme angeschlossen werden. Die max. Luftfördermenge von 200 m³/Stunde teilt sich entsprechend auf beide Absaugarme auf. Eine separate Luftmengenregelung für die beiden Anschlüsse ist nicht möglich. Wird nur ein Absaugarm benötigt, muss der zweite Anschluss mit einem Blindstopfen geschlossen werden. In diesem Fall steht die gesamte Luftfördermenge für den verbleibenden Anschluss zur Verfügung.


Die Absaugarme sind in 4 verschiedenen Ausführungen erhältlich:

  • Segment-Absaugarm (teilbar)
  • Flexibler Absaugarm
  • Alurohr-Absaugarm mit 2 Gelenken
  • Alurohr-Absaugarm mit 3 Gelenken

Die Befestigung der Absaugarme kann direkt am Filtersystem oder über separate Schläuche und einem Tischadapter mit Zwingen oder einer Tischdurchführung erfolgen.

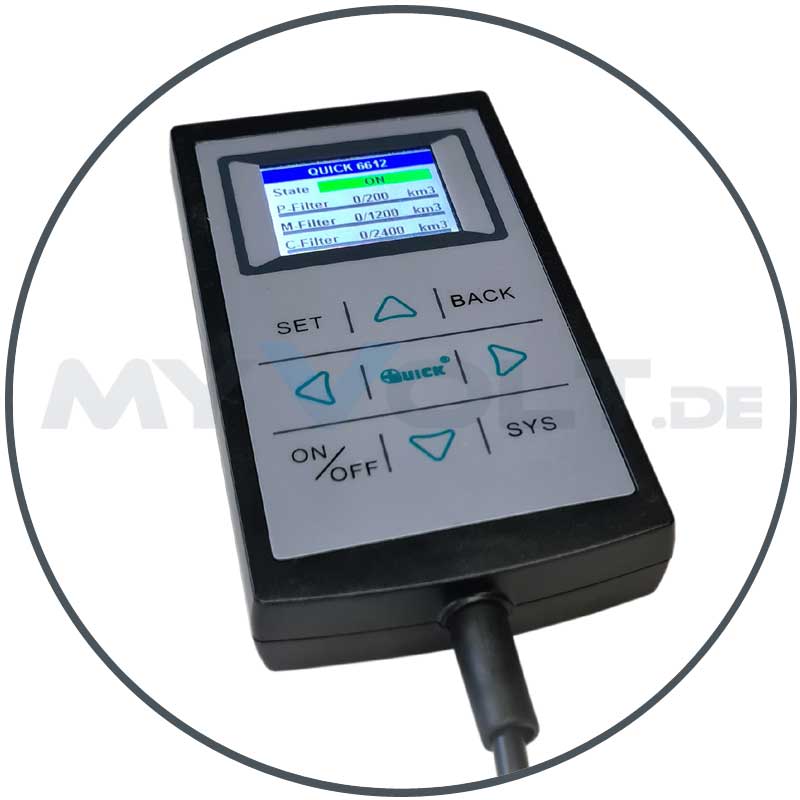

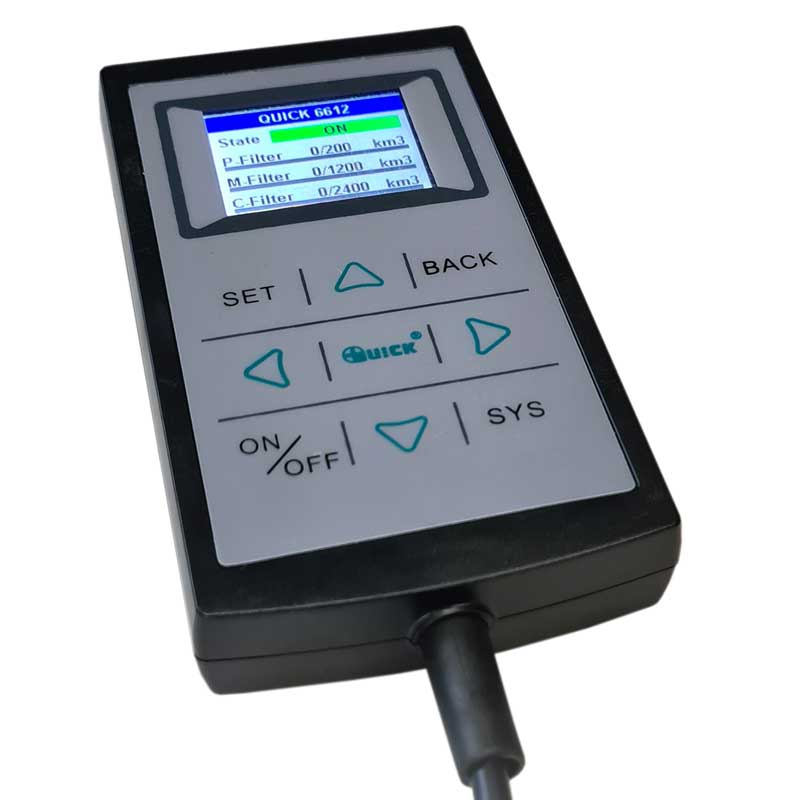

Für die Bedienung steht eine kabelgebunden Kontroll- und Steuereinheit mit farbigem Display zur Verfügung. Mit dieser Fernbedienung können die Parameter des Absaugsystems wie Luftfördermenge und max. Luftfiltervolumen individuell eingestellt werden.  Bei längeren Arbeitspausen ist es möglich die Lötrauchabsaugung über die Fernbedienung in einen Standby-Modus zu versetzen. Ist die Lötrauchabsaugung aktiviert werden auf dem Display die aktuellen Betriebszustände des Filtersystems angezeigt.

Über einen zusätzlichen Fernsteueranschluss kann die Lötrauchabsaugung auch durch eine kompatible Quick Lötstation gesteuert werden.  Das Filtersystem schaltet dann zusammen mit der angeschlossenen Lötstation in den Standby- oder Aktiv-Modus.
Quick: QU6102A2 / EAN: 4250078323952




Individuelle Zusammenstellung des Filtersystems

myVolt-Support
Montag bis Freitag
10:00  -  12:00  Uhr
14:00  -  17:00  Uhr

Kaufberatung: +49 (0)335 / 2800 30 20
Gerne stellen wir Ihnen ein Lötrauchabsaugsystem nach Ihren individuellen Ansprüchen zusammen. Die Quick Lötrauchabsaugung ist als 1 oder 2 Platz Anlage nutzbar. Es stehen 5 verschiedene Absaugarme für unterschiedlichste Arbeitsplatzumgebungen zur Auswahl. Für die beiden Segment-Absaugarme Ø 50mm und Ø 75mm sich optional Absperrventile erhältlich. Die Segment-Absaugarme werden direkt an der Filtereinheit angeschlossen und benötigen keine weiteren Verbindungselemente. Alle anderen Absaugarme werden mit einem Verbindungsschlauch über eine Tischklemme oder Tischdurchführung mit dem Filtersystem verbunden. Die Segment-Absaugarme bestehen aus mehreren Segmenten die einfach ineinander gesteckt werden. Das ermöglicht es Ihnen die Länge der Absaugarme individuell anzupassen. Eine Liste der zu Verfügung stehenden Absaugarme, Tischbefestigungen, Absperrventile, Absaugdüsen und Verbindungsschläuche finden Sie weiter unten auf dieser Website. Sie haben noch Fragen zum Filtersystem oder wünschen ein individuelles Angebot? Dann rufen Sie uns doch einfach an. Wir beraten Sie gern.


Lötrauchabsaugung mit flexiblem Absaugarm

Ⓐ

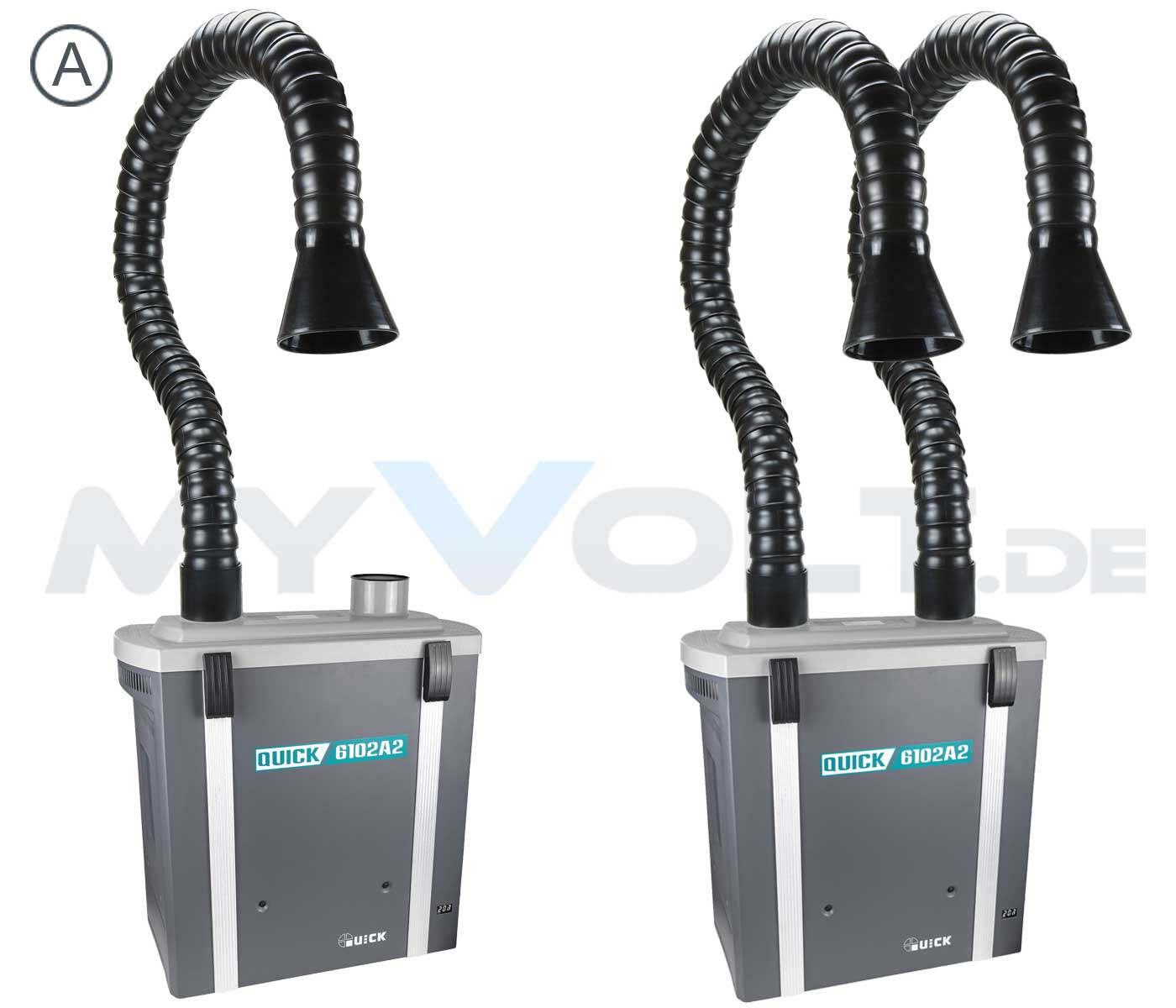

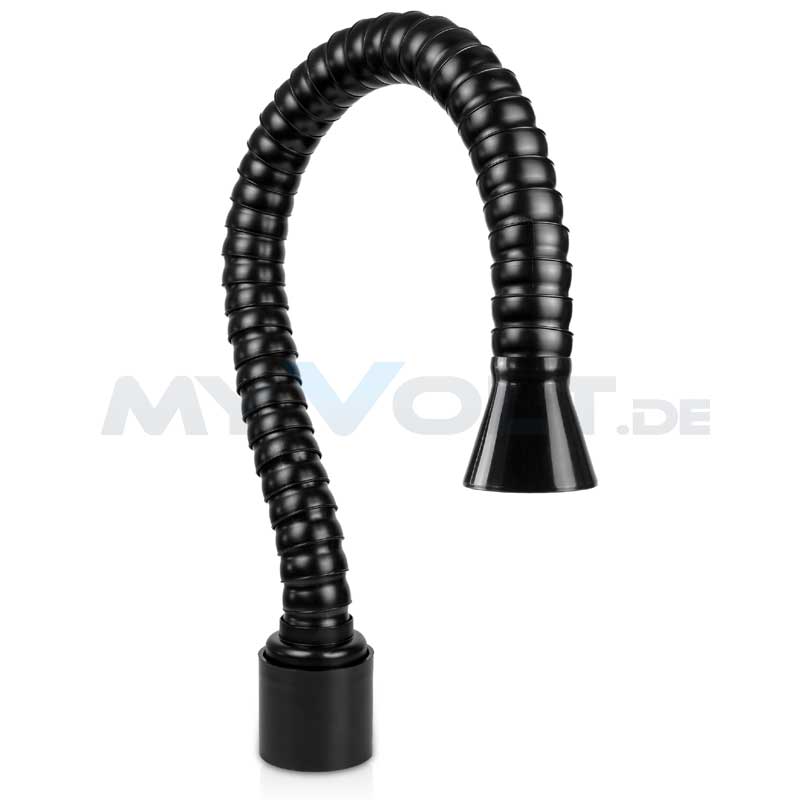

Segment-Absaugarm (Direktmontage)

  • Segment-Absaugarm Ø 75mm (Länge 150cm)

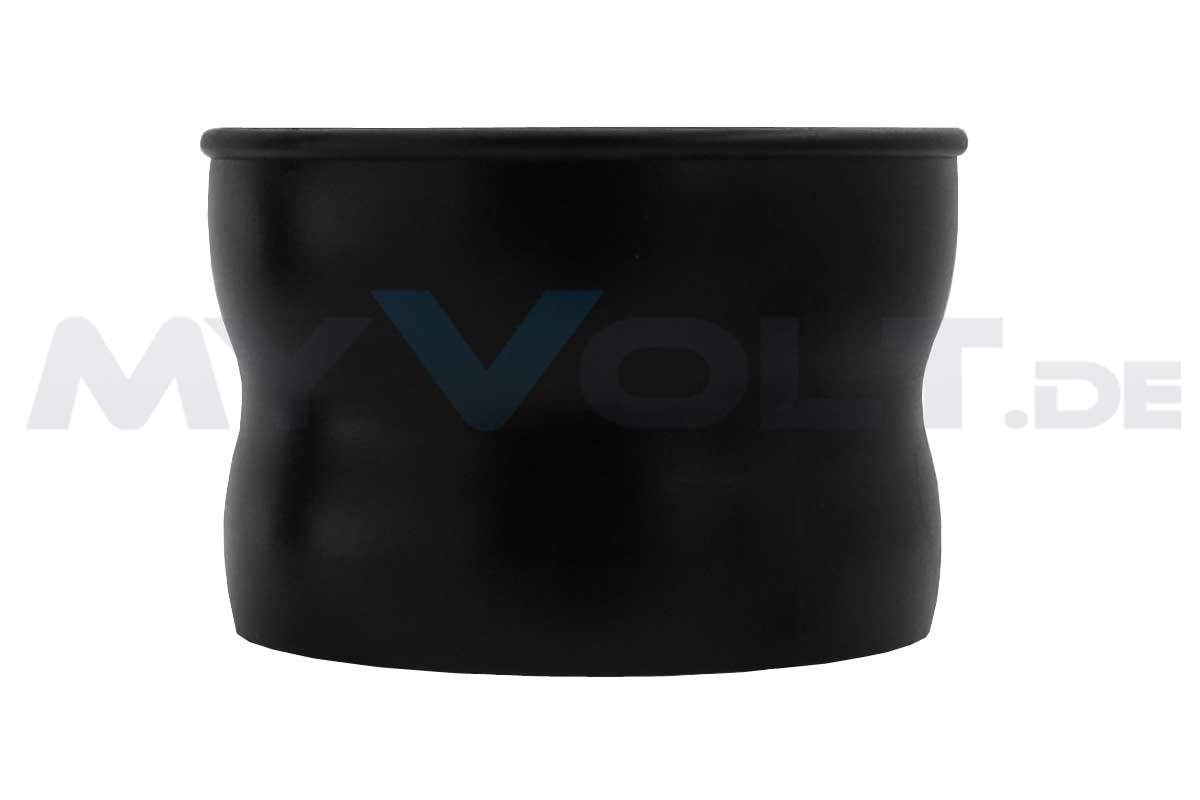

  • Absaugarm aus Segmenten zusammengesetzt (individuell kürzbar)
  • Absaugdüse Ø 125mm (ESD-sicher)
Ⓑ

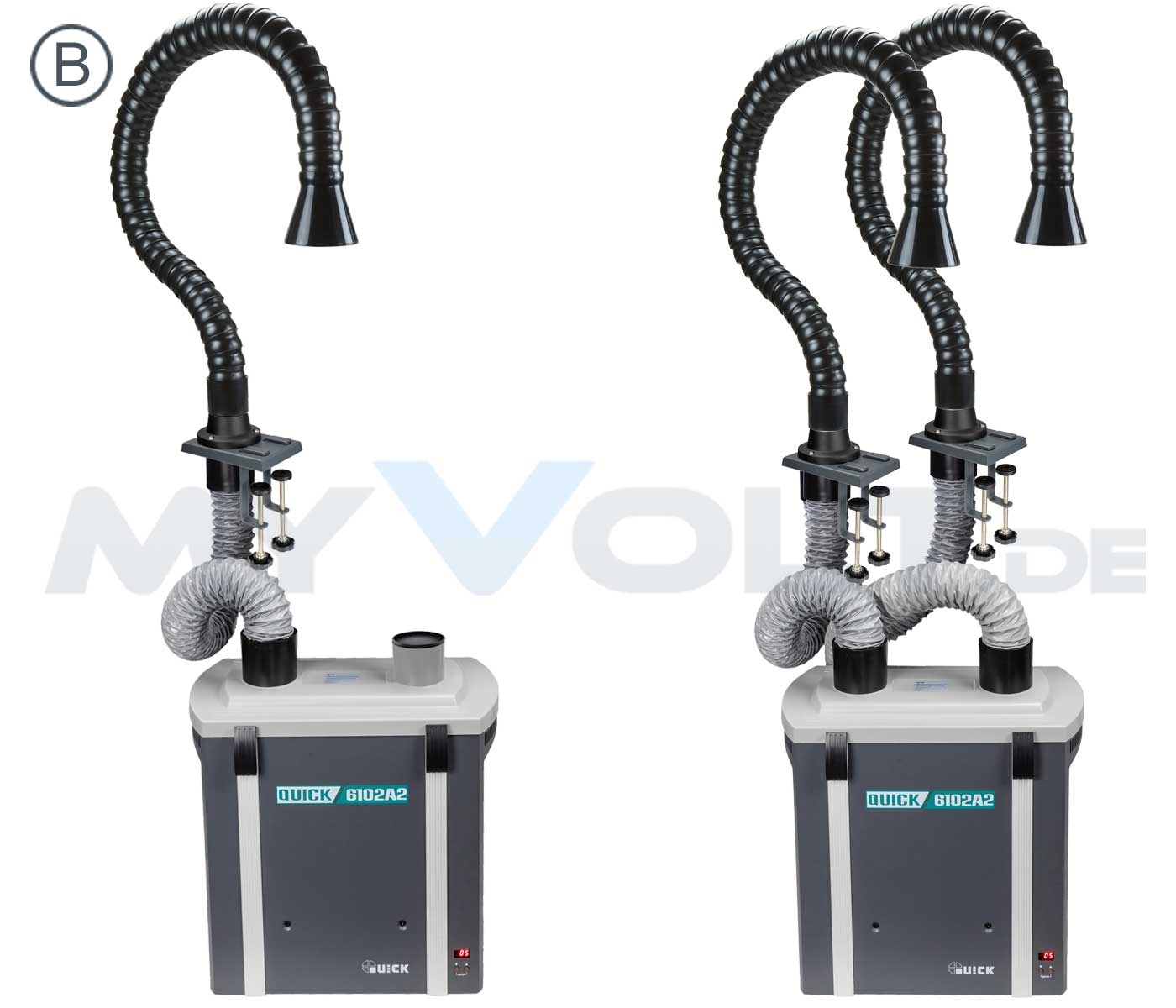

Segment-Absaugarm mit Tischadapter

  • Verbindungsschlauch Ø 75mm (Länge 200cm)
  • Tischadapter mit Schraubzwingen
  • Segment-Absaugarm Ø 50mm (Länge 80cm)
  • Absaugdüse Ø 105mm (ESD-sicher)
Ⓒ

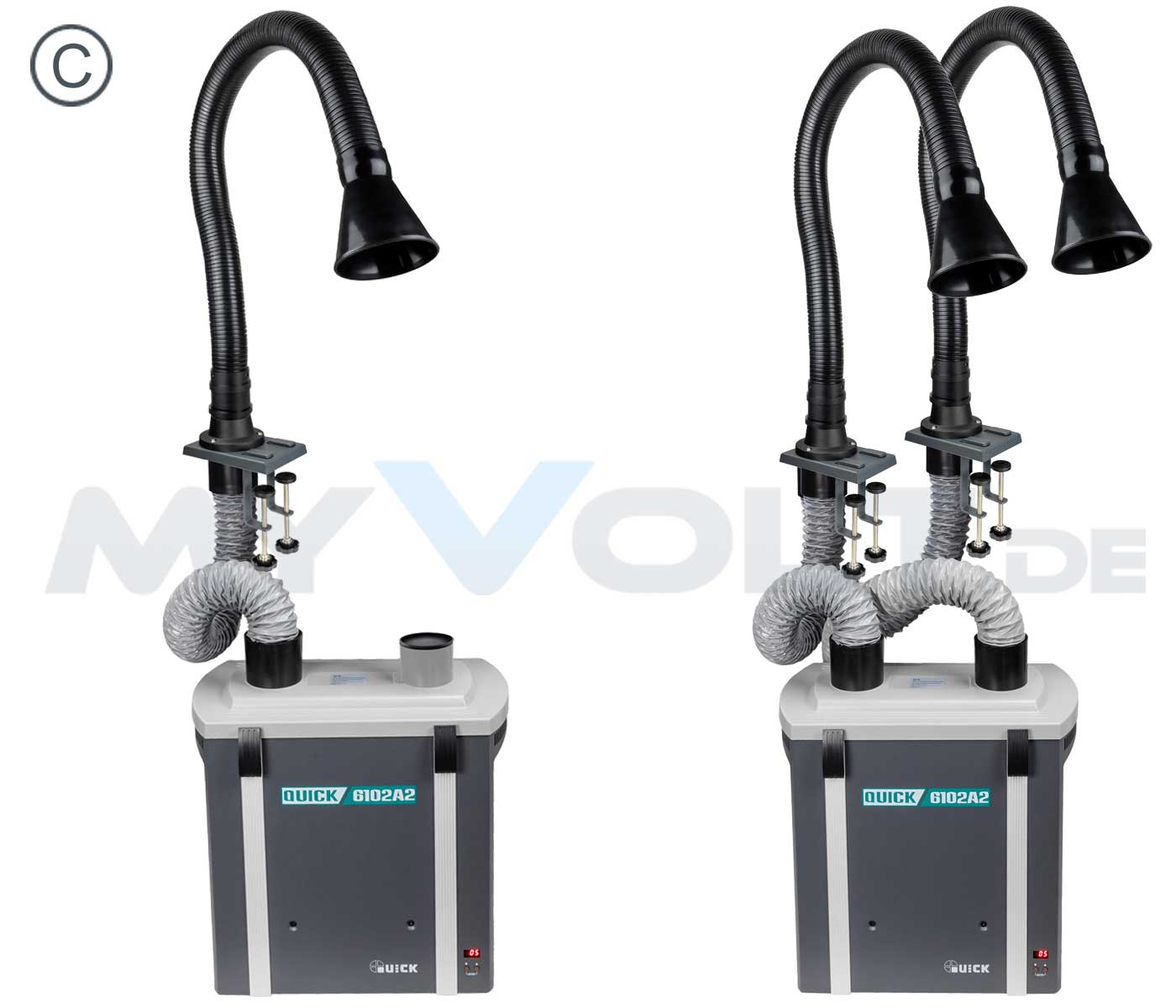

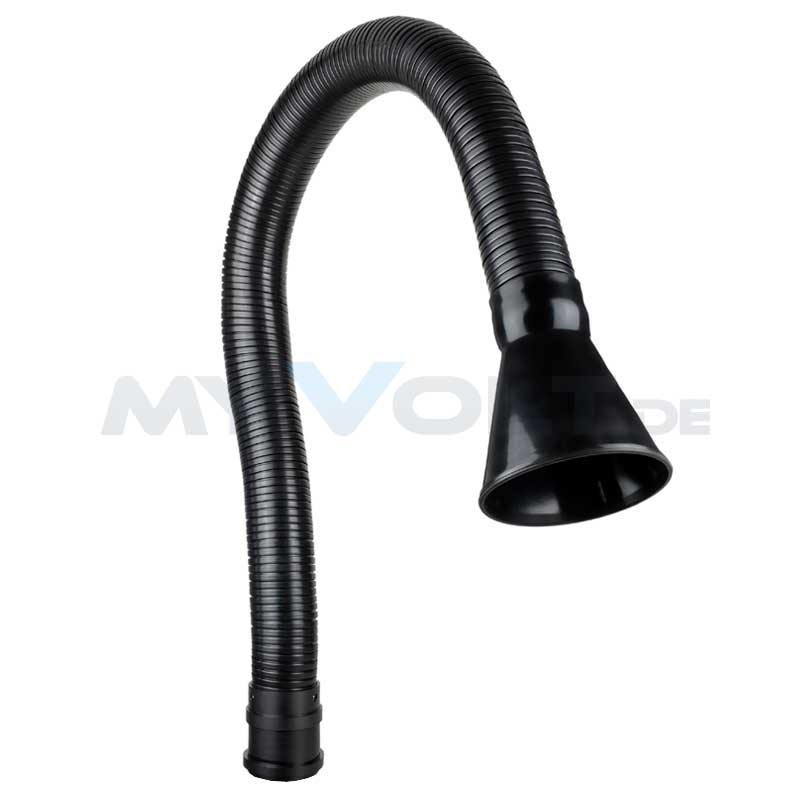

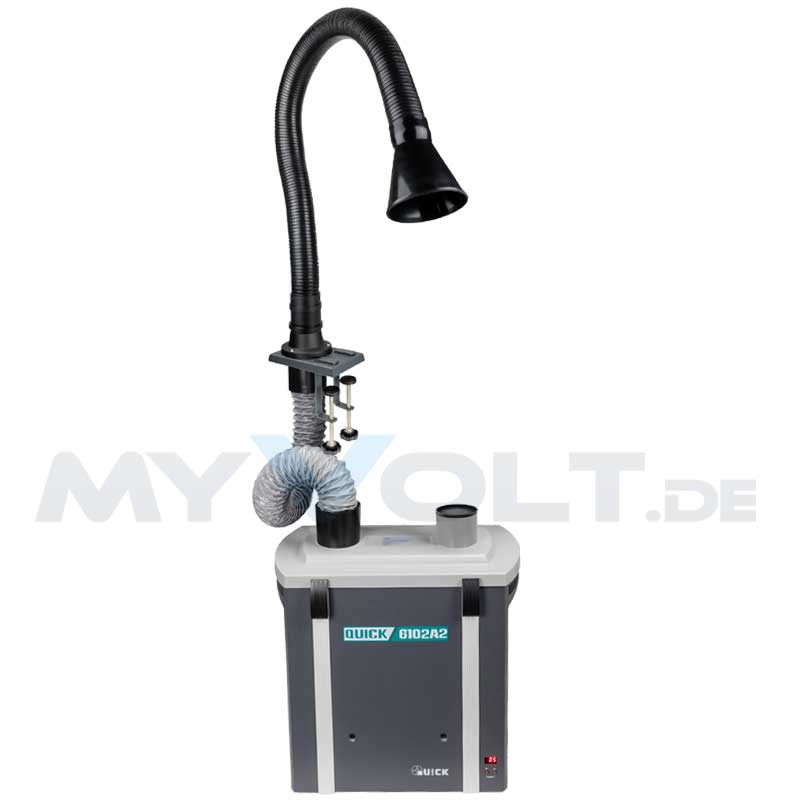

Flexibler Absaugarm mit Tischadapter

  • Verbindungsschlauch Ø 75mm (Länge 200cm)
  • Tischadapter mit Schraubzwingen
  • Flexibler Absaugarm Ø 50mm (Länge 100cm)
  • Absaugdüse Ø 105mm (ESD-sicher)
Quick: *QU6102A2-S1 / EAN: 4250078324096


Lötrauchabsaugung mit Aluminiumrohr-Absaugarm

Ⓓ

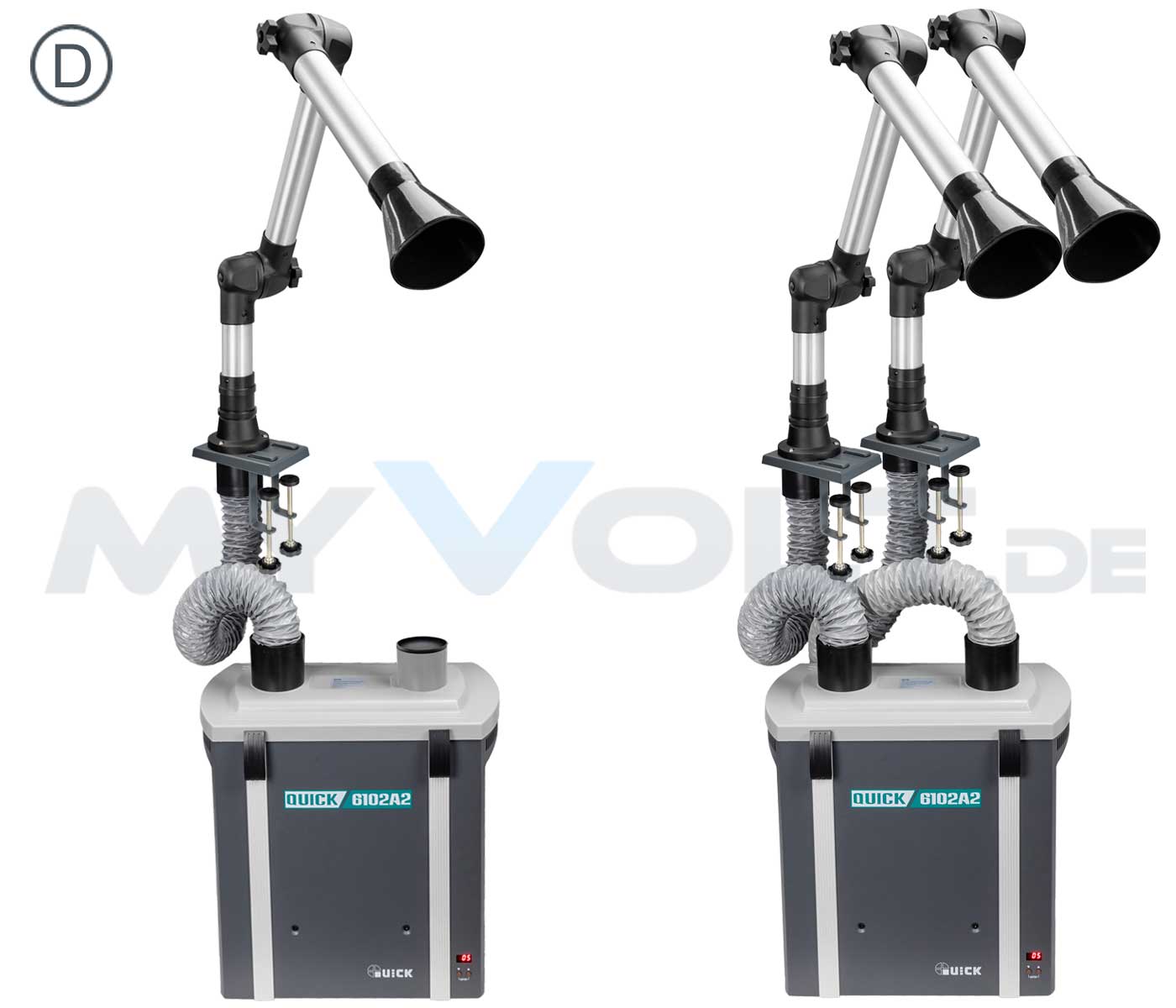

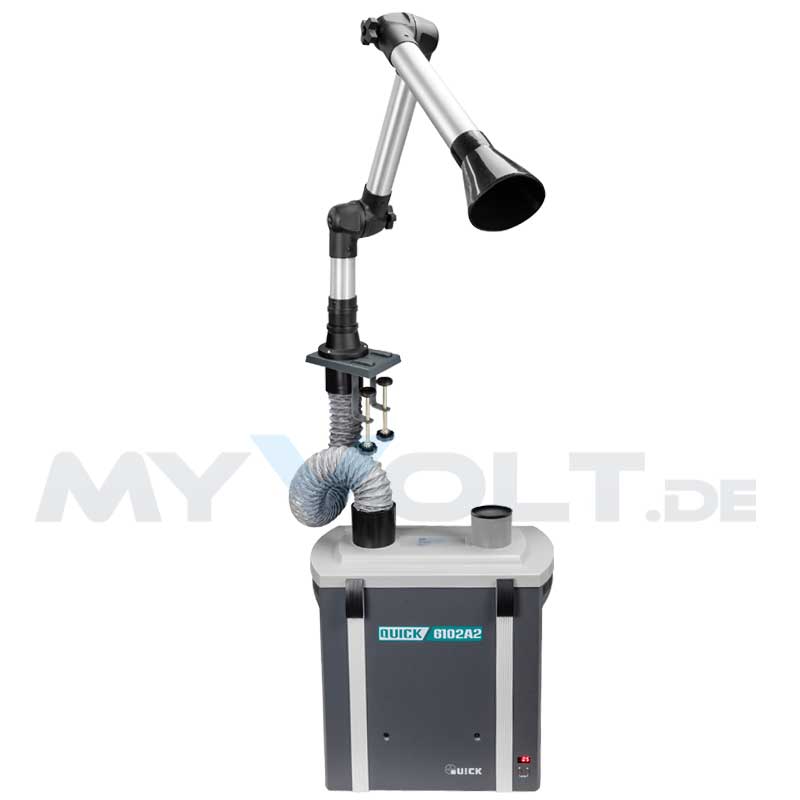

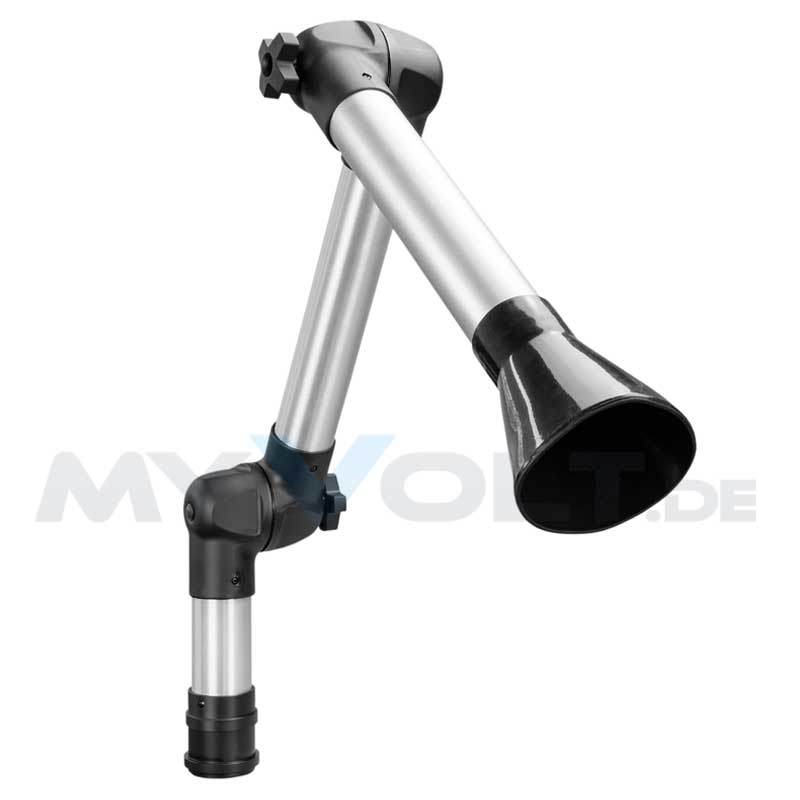

Aluminiumrohr-Absaugarm mit 2 Gelenken

  • Verbindungsschlauch Ø 75mm (Länge 200cm)
  • Tischadapter mit Schraubzwingen
  • Aluminiumrohr-Absaugarm Ø 50mm - 2 Gelenke (Gesamtlänge ca. 105cm)
  • Absaugdüse Ø 105mm (ESD-sicher)
Ⓔ

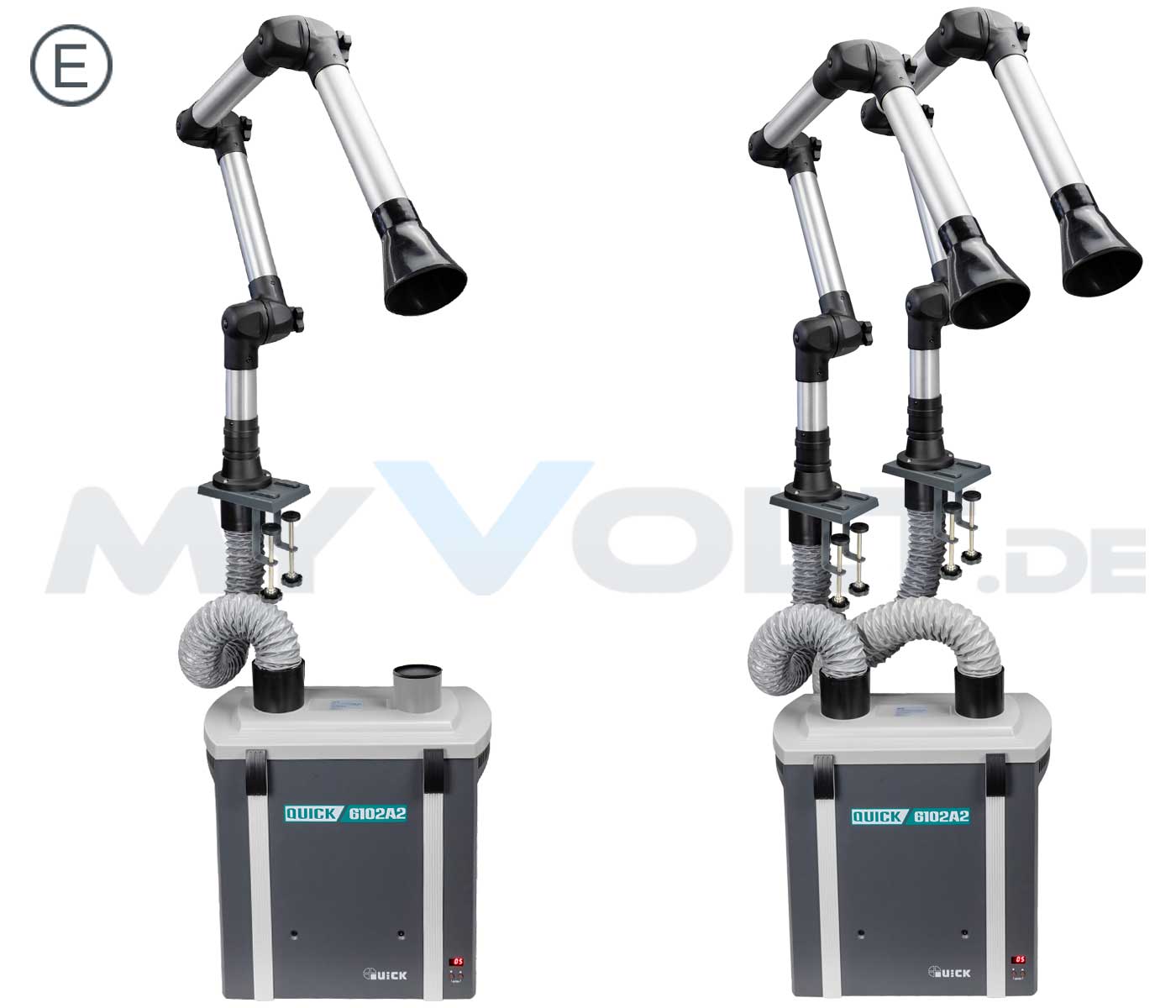

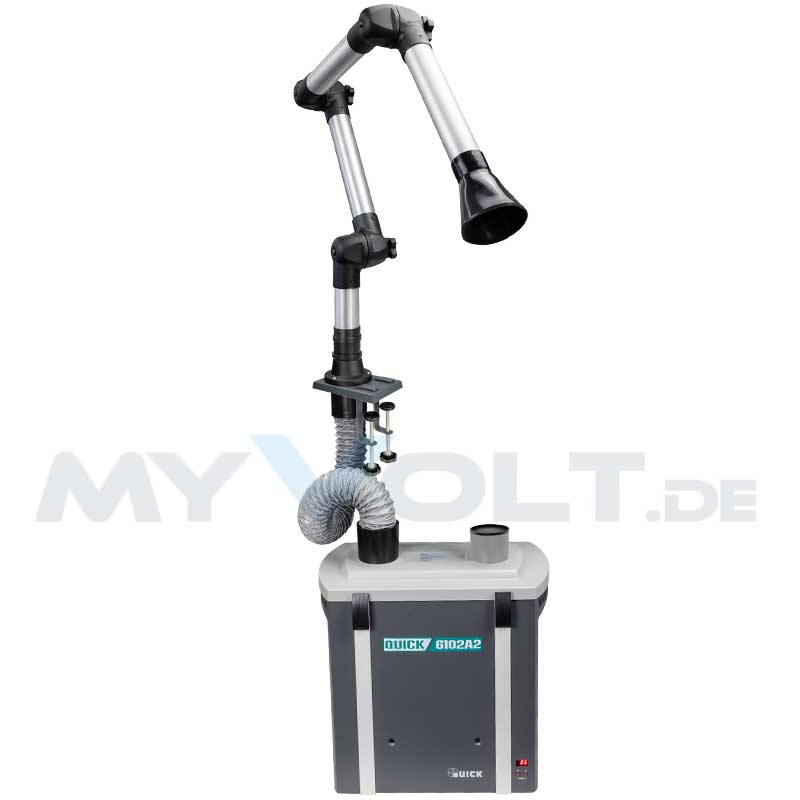

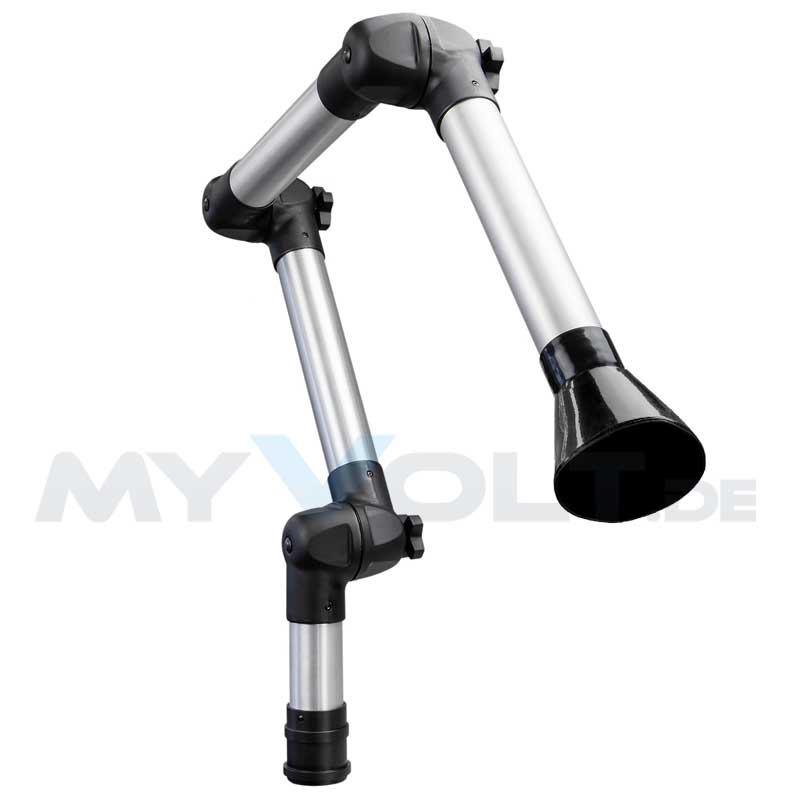

Aluminiumrohr-Absaugarm mit 3 Gelenken

  • Verbindungsschlauch Ø 75mm (Länge 200cm)
  • Tischadapter mit Schraubzwingen
  • Aluminiumrohr-Absaugarm Ø 50mm - 3 Gelenke (Gesamtlänge ca. 141cm)
  • Absaugdüse Ø 105mm (ESD-sicher)
Quick: *QU6102A2-S2 / EAN: 4250078325123


Aufbau des 3-stufigen Filtersystems

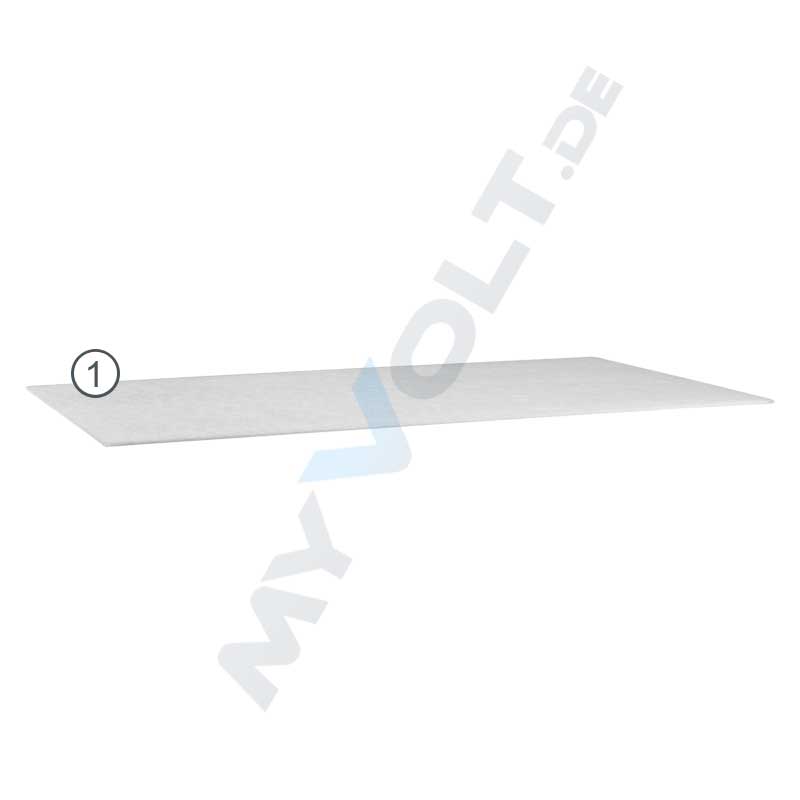

Vorfilter (Filterstufe 1)

Die Filterstufe 1 reinigt die abgesaugte Luft von größeren Partikeln. Ein regelmäßiger Austausch kann die Standzeit der nachfolgenden Filterstufen erhöhen.

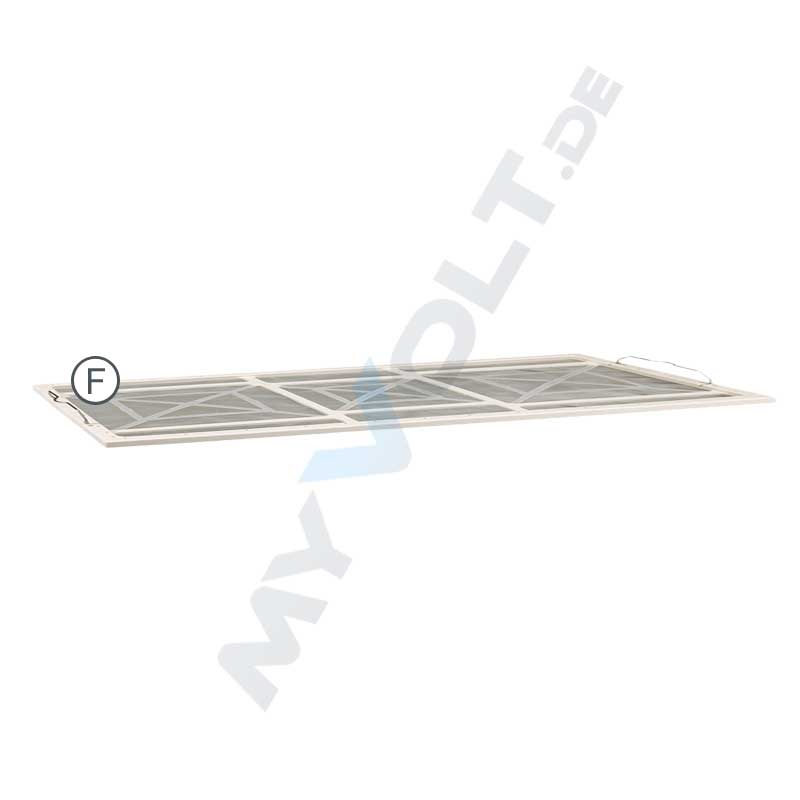

Edelstahlschutzgitter

Das Edelstahlschutzgitter dient als großflächige Auflage für den Vorfilter und schützt die nachliegenden Filterstufen.

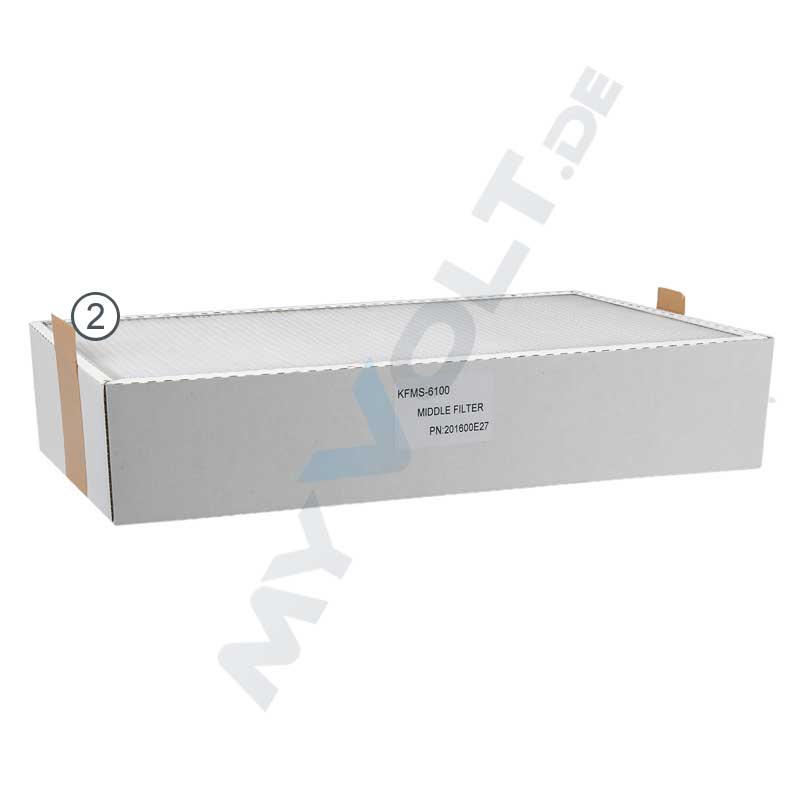

Mittelfilter (Filterstufe 2)

In der mittleren Filterstufe hält ein HEPA Filter bis zu 99,97% der Partikel > 0,3 μm zurück.

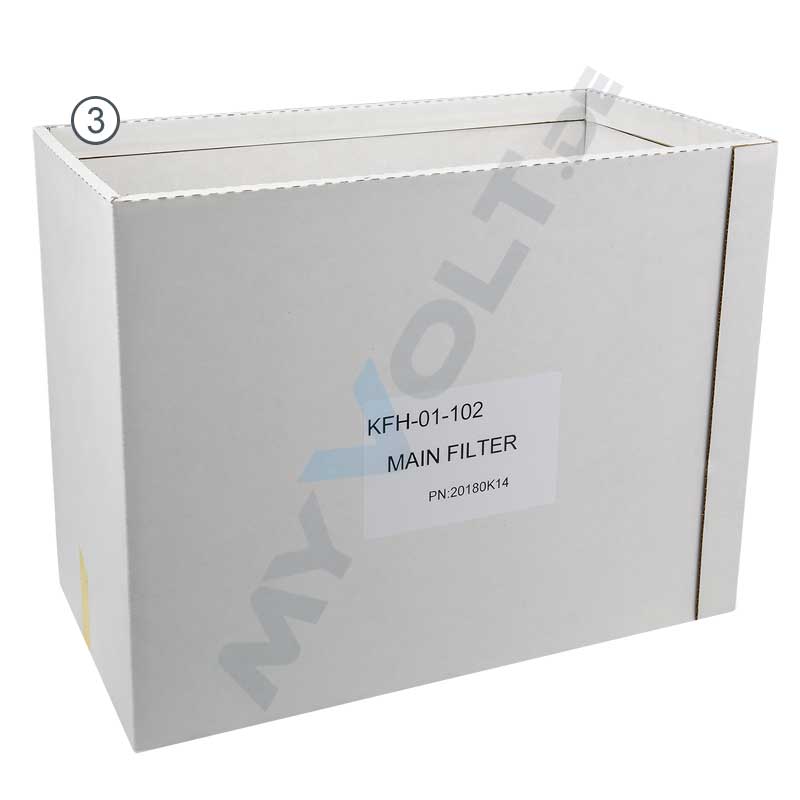

Hauptfilter (Filterstufe 3)

Die Filterstufe 3 besteht aus einem Aktivkohlefilter. Der Hauptfilter filtert flüchtige organische Verbindungen, Gerüche und andere gasförmige Verunreinigungen.


Für jede der 3 Filterstufen kann ein maximales Luftfiltervolumen festgelegt werden. Sobald diese programmierte Obergrenze erreicht wird, erscheint eine entsprechende Meldung auf der Steuer- und Kontrolleinheit (Fernbedienung), die auf den anstehenden Wechsel des jeweiligen Filters hinweist. Abhängig von der am Arbeitsplatz zu erwartenden Luftverschmutzung kann das Filtersystem entsprechend angepasst werden.
Quick: QUKF101SET / EAN: 4250078322900
Quick: QUKFHS101 / EAN: 4250078322665
Quick: QUKFMS101 / EAN: 4250078322658
Quick: QUKFPS101 / EAN: 4250078322641

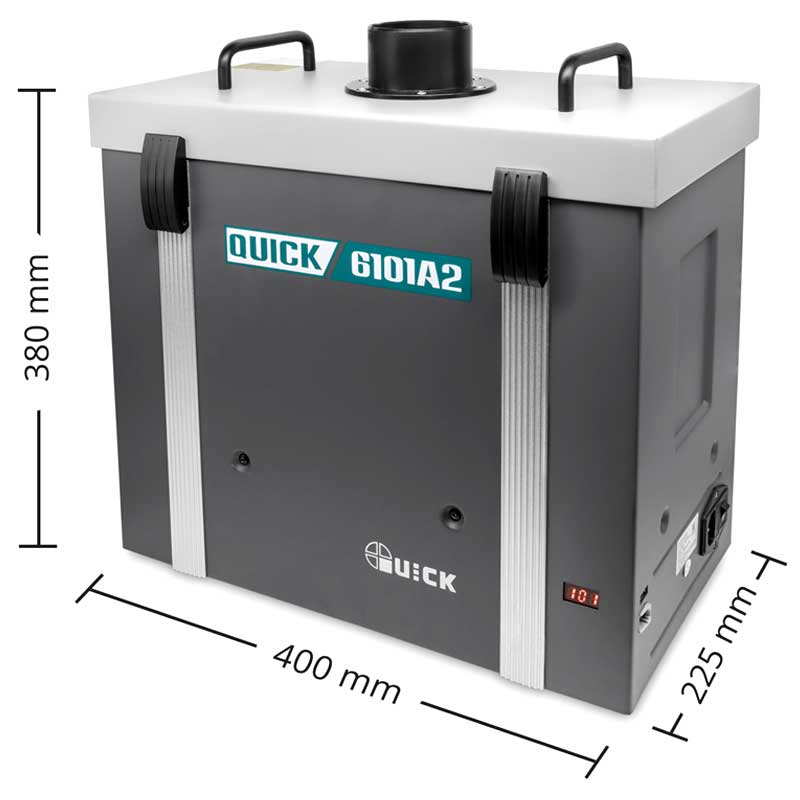

Technische Daten der Lötrauchabsaugung Quick QU6101A2

Filtersystem QU6101A2
Spannungsversorgung:  230 V / 50 Hz
Leistungsaufnahme:  120 Watt
Aufnahme für Absaugarm:  1 Stück
Absaugleistung:  100 m³/ h
Filterwirkung:  99,95 %
Geräuschpegel:  max. 60 dB (A)
Abmessungen:  420x 263x 425mm
Gewicht:  13,4 kg

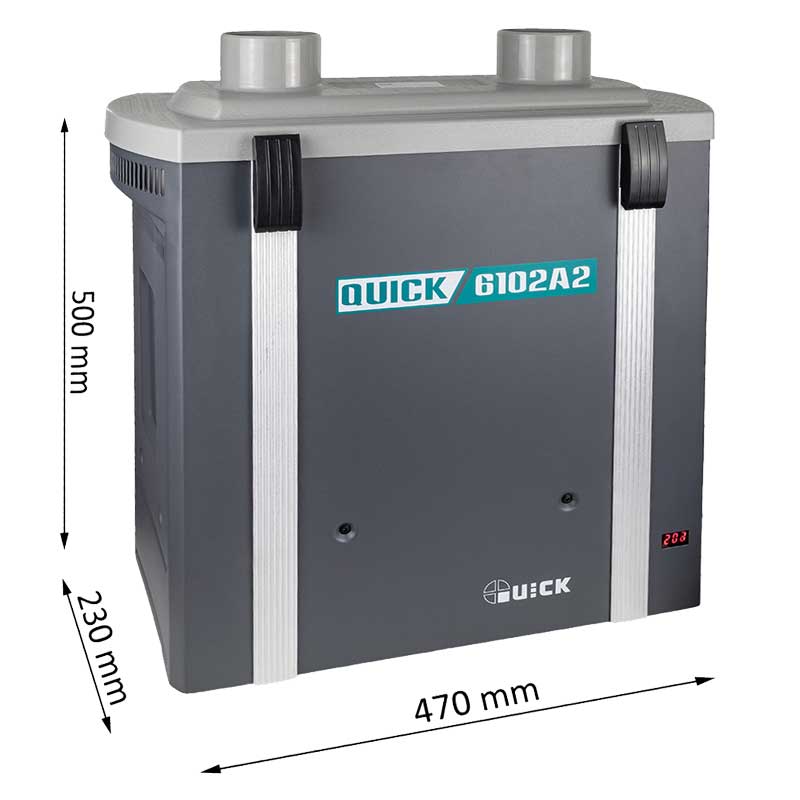

Technische Daten der Lötrauchabsaugung Quick QU6102A2

Filtersystem QU6102A2
Spannungsversorgung:  230 V / 50 Hz
Leistungsaufnahme:  250 Watt
Aufnahme für Absaugarm:  2 Stück
Absaugleistung:  200 m³/ h
Filterwirkung:  99,97 %
Geräuschpegel:  max. 65 dB (A)
Abmessungen:  470x 230x 500mm
Gewicht:  14,2 kg

Alle Systemelemente im Überblick

  • Montage direkt am Filtergerät
  • Durchmesser 75mm
  • Länge 150cm
  • Absaugdüse Ø 125mm (ESD-sicher)
Quick: QUKAP75-150D / EAN: 4250078324164

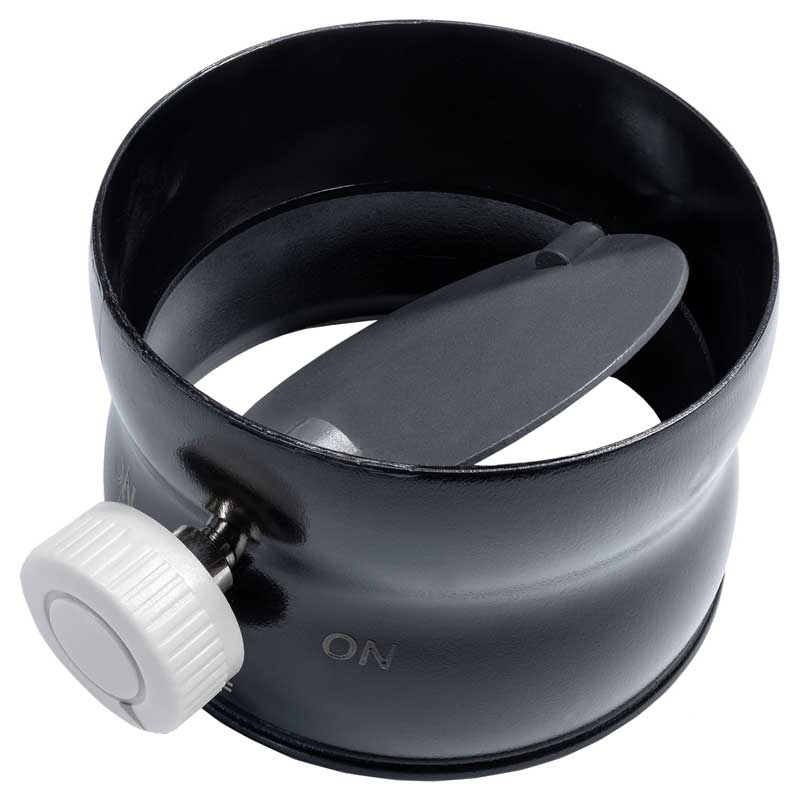

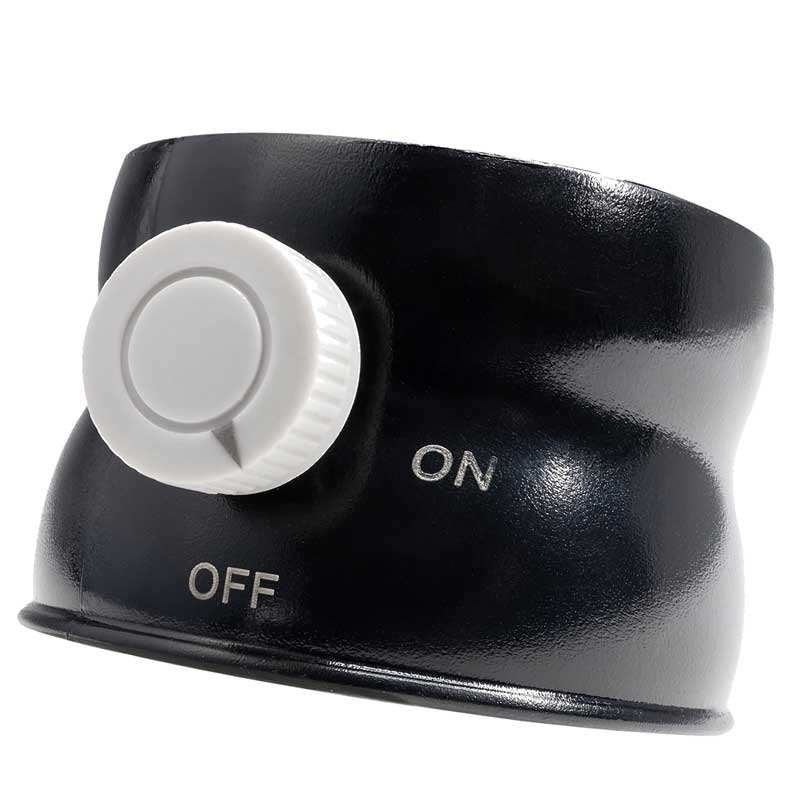

  • passend für Segment-Absaugarm Ø 75mm
  • Montage an beliebiger Stelle zwischen den Segmenten
  • Durchmesser 75mm
Quick: QUKAP75AS / EAN: 4250078325949
Segment-Absaugarm Ø 50mm
  • Montage direkt am Filtergerät
  • Durchmesser 50mm
  • Länge 80cm
  • Absaugdüse Ø 105mm (ESD-sicher)
Quick: QUKAP50-80D / EAN: 4250078325116

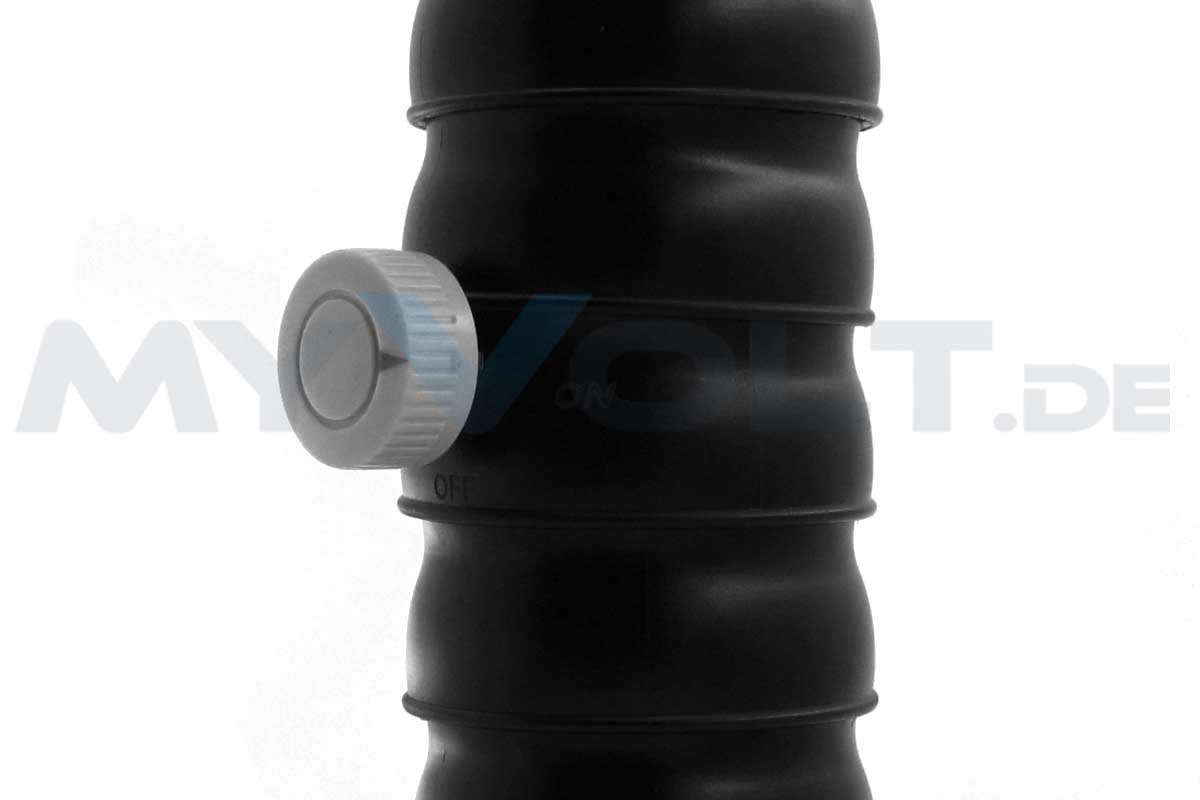

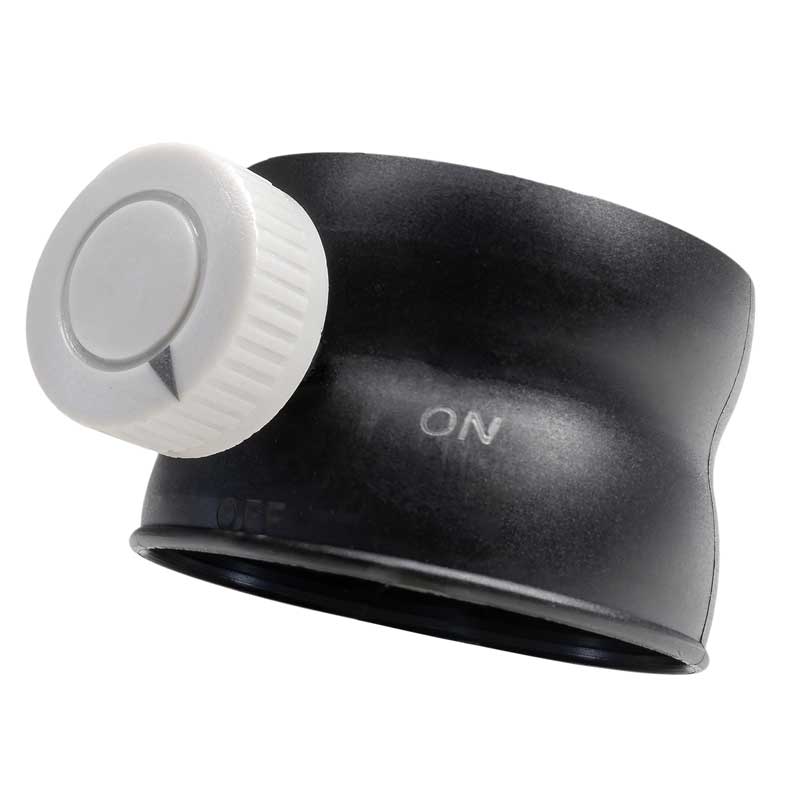

Segment-Absperrventil Ø 50mm
  • passend für Segment-Absaugarm Ø 50mm
  • Montage an beliebiger Stelle zwischen den Segmenten
  • Durchmesser 50mm
Quick: QUKAP50AS / EAN: 4250078325932

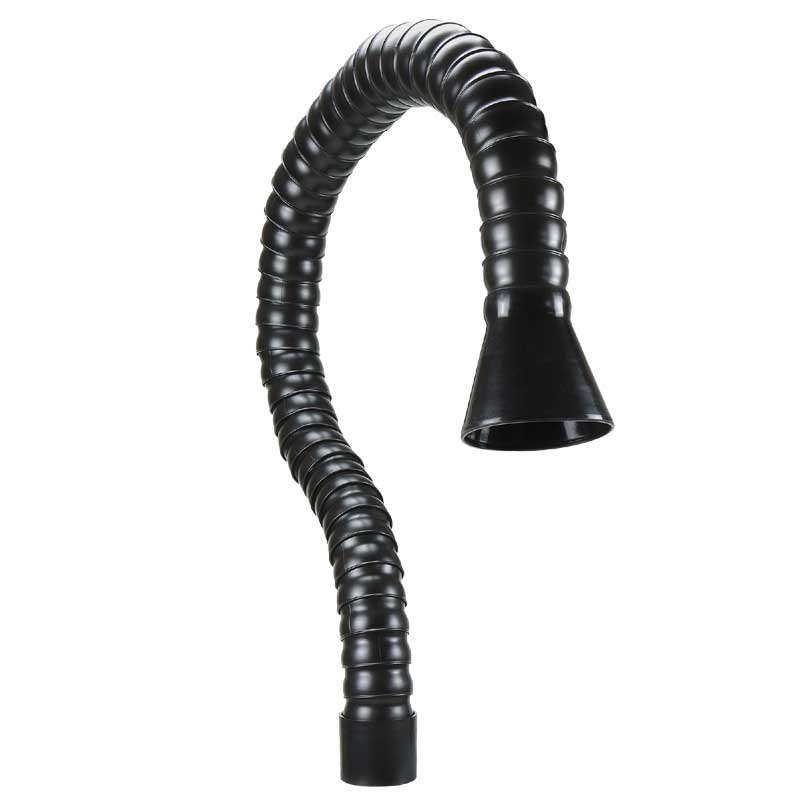

  • Montage über Tischadapter oder Tischdurchführung
  • Durchmesser 50mm
  • Länge 100cm
  • Absaugdüse Ø 105mm (ESD-sicher)
Quick: QUKAV50-100D / EAN: 4250078324201
  • Montage über Tischadapter oder Tischdurchführung
  • Durchmesser 50mm
  • Länge 105cm
  • Absaugdüse Ø 105mm (ESD-sicher)
Quick: QUKAA3-50 / EAN: 4250078323242
  • Montage über Tischadapter oder Tischdurchführung
  • Durchmesser 50mm
  • Länge 141cm
  • Absaugdüse Ø 105mm (ESD-sicher)
Quick: QUKAA4-50 / EAN: 4250078320562

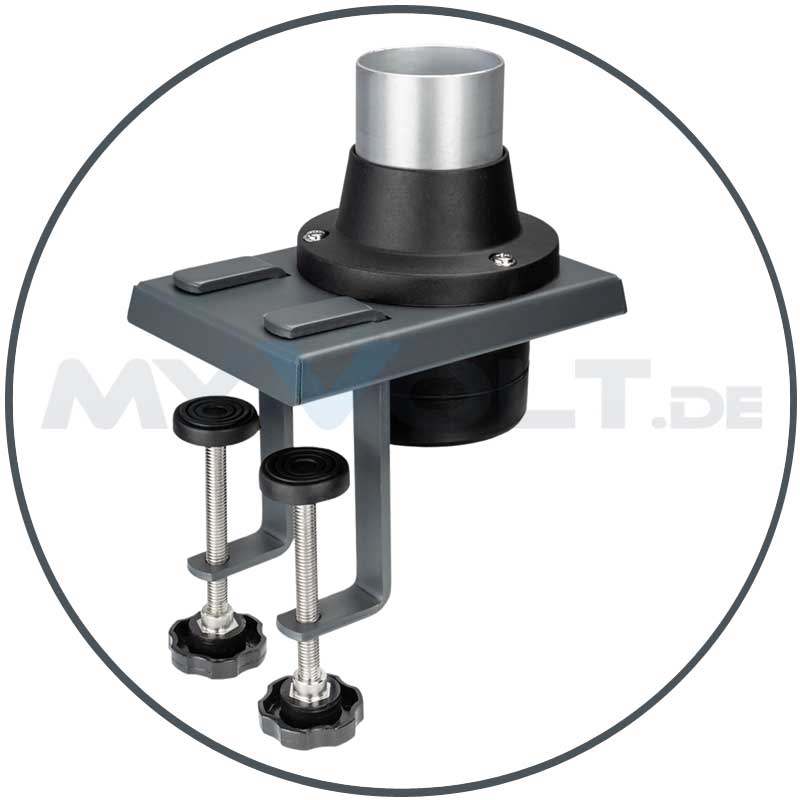

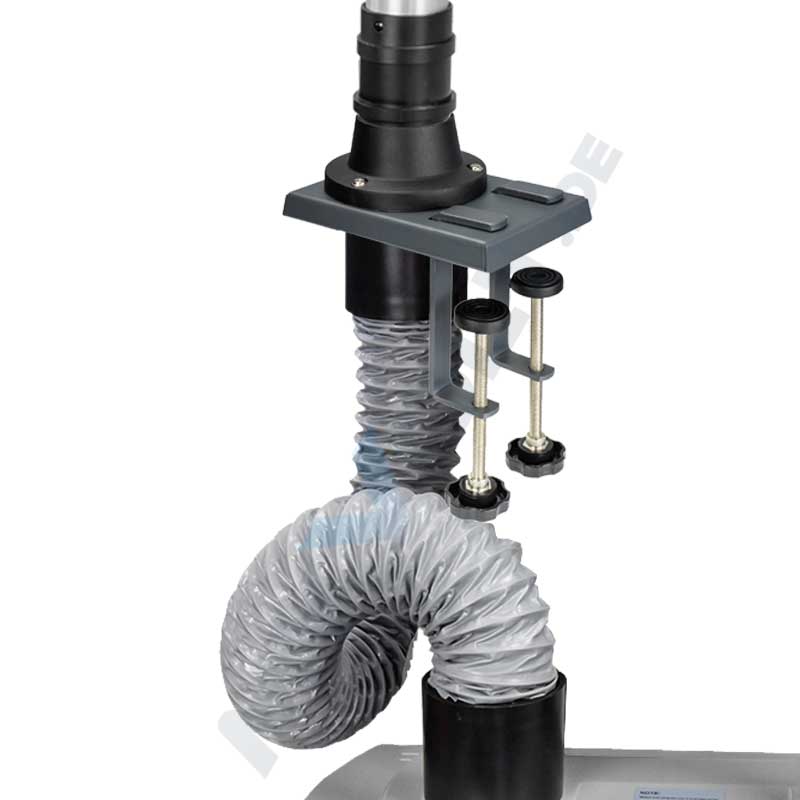

Tischadapter mit Schraubzwingen

  • Anschluss Ø 50mm für Absaugarm
  • Anschluss Ø 75mm für Verbindungsschlauch
  • für Tischplatten bis 7,5cm Stärke
Quick: QUKCC50-75 / EAN: 4250078320845

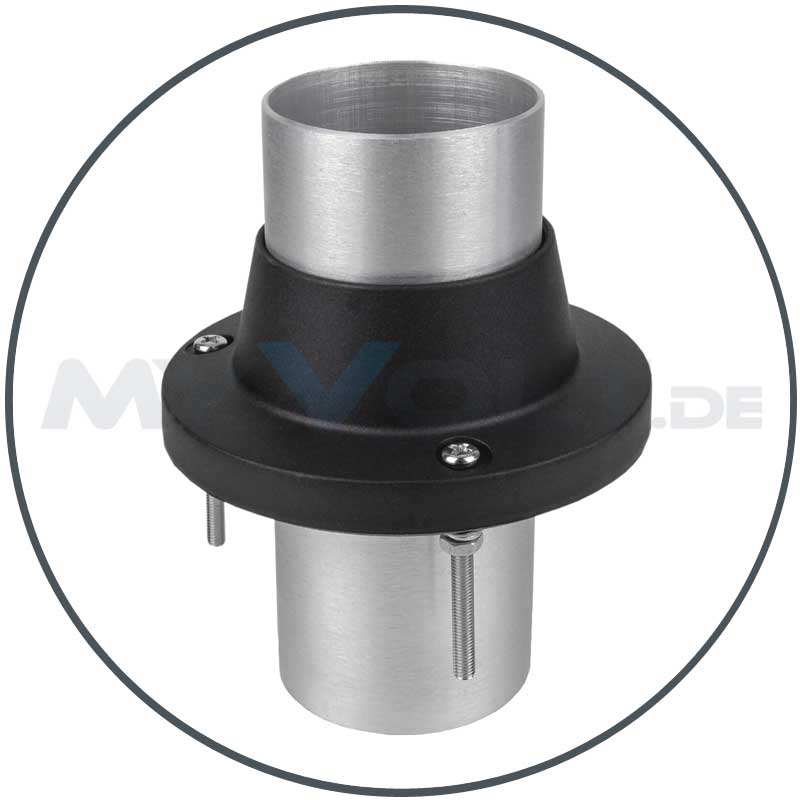

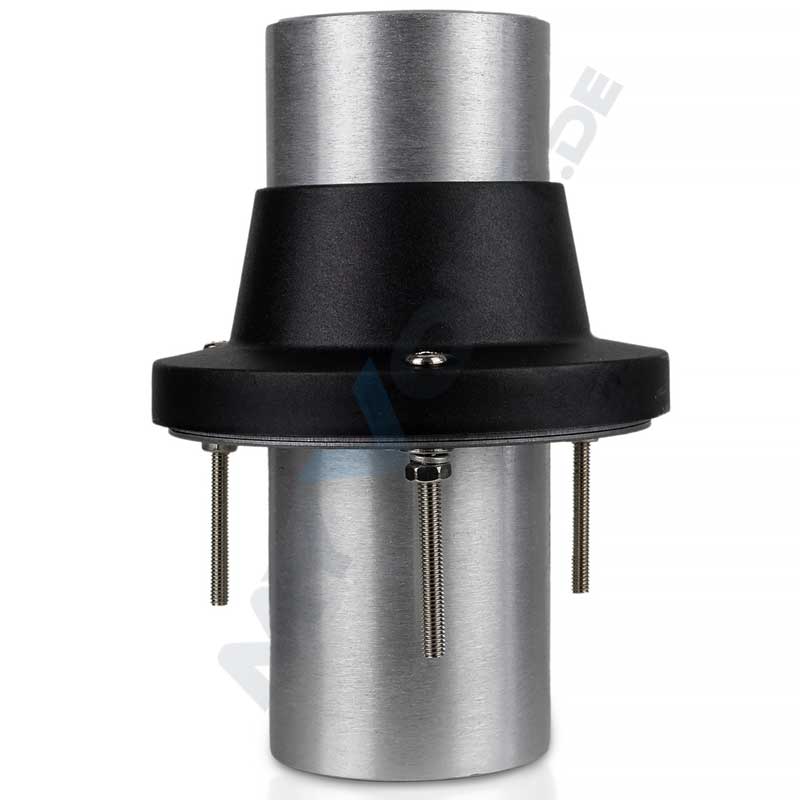

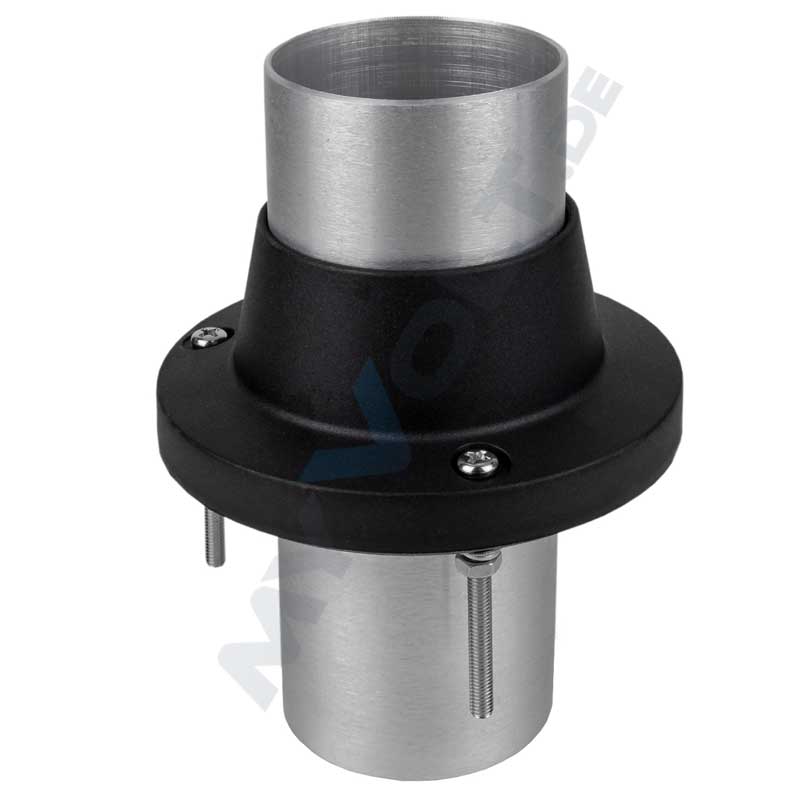

Tischdurchführung

  • Anschluss Ø 50mm für Absaugarm
  • Anschluss Ø 50mm für Verbindungsschlauch
  • für Tischplatten bis 2,5cm Stärke
Quick: QUKCD50-50 / EAN: 4250078323976

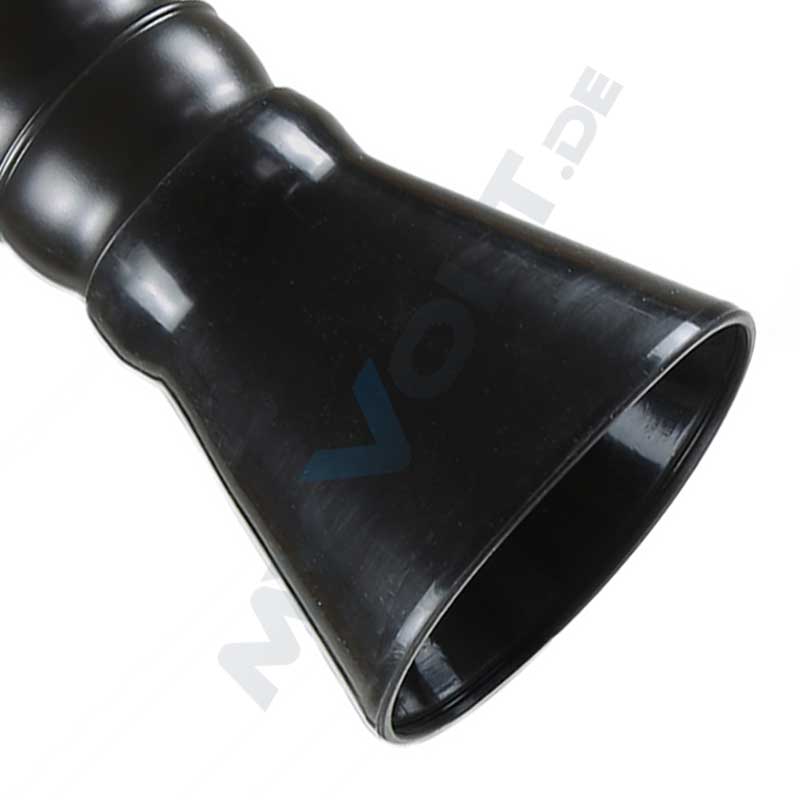

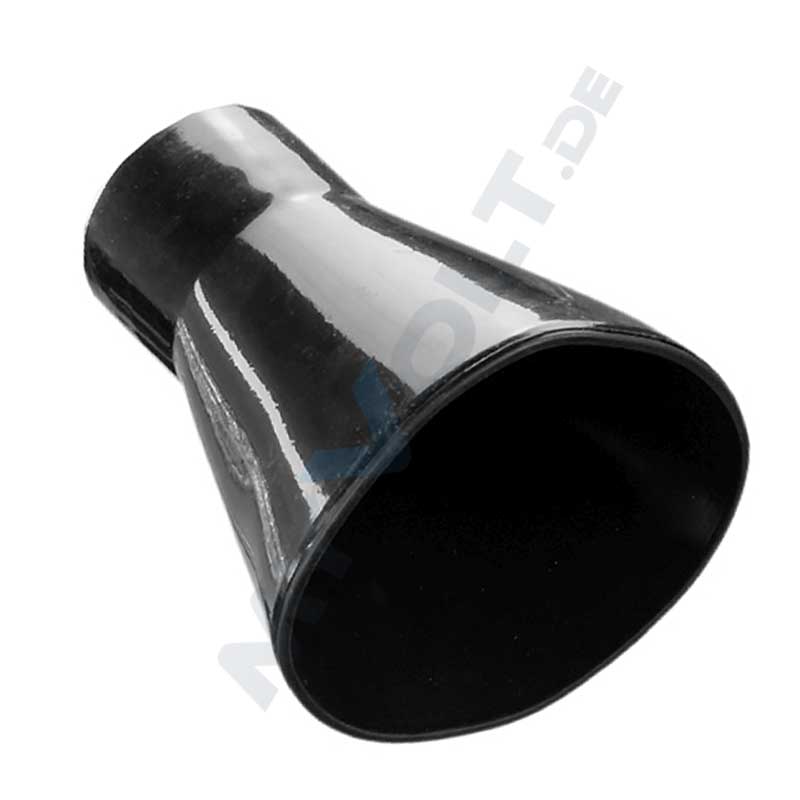

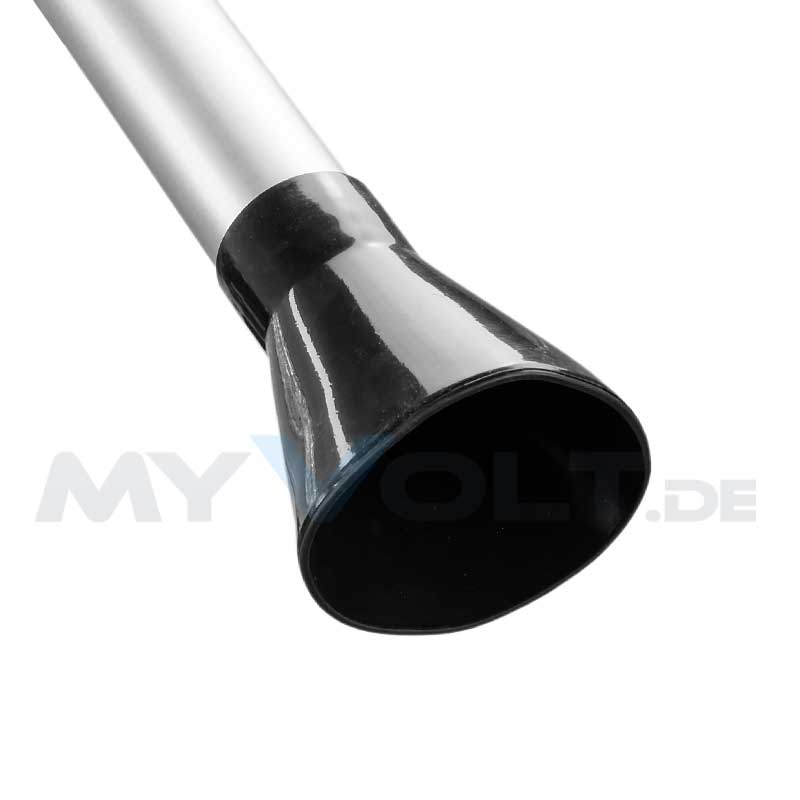

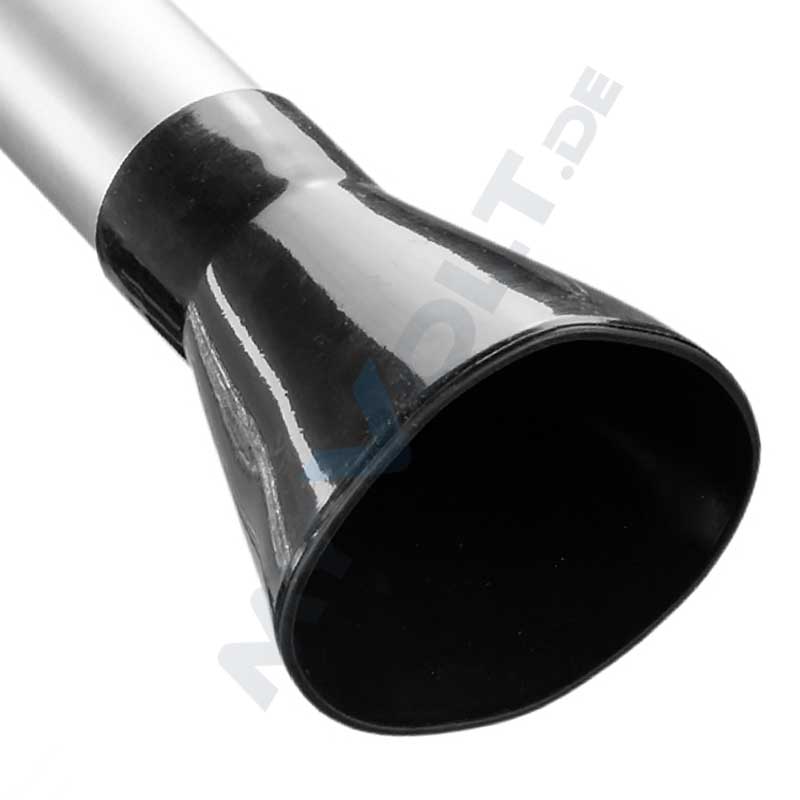

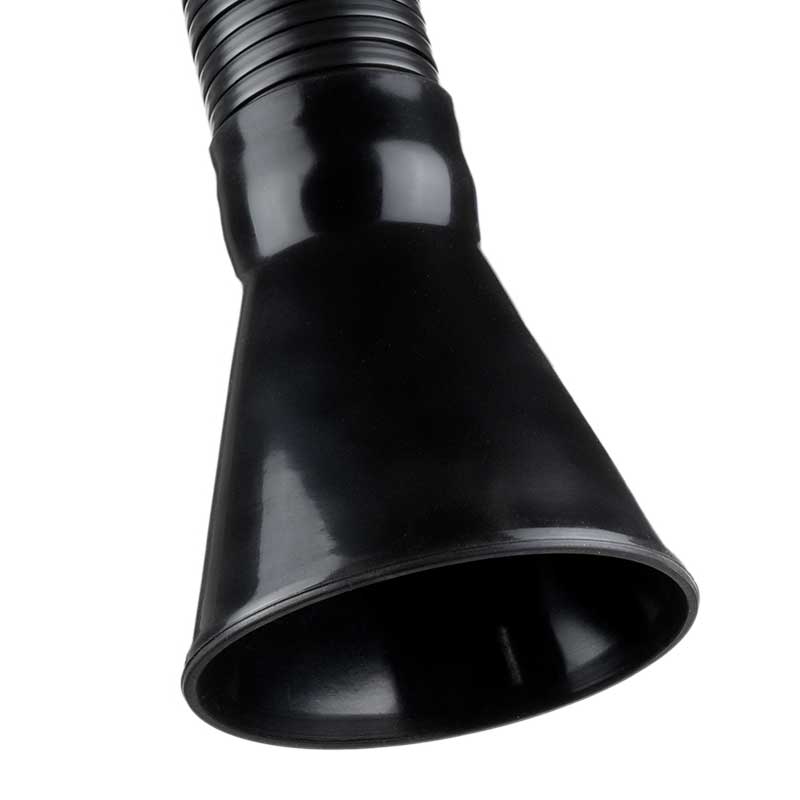

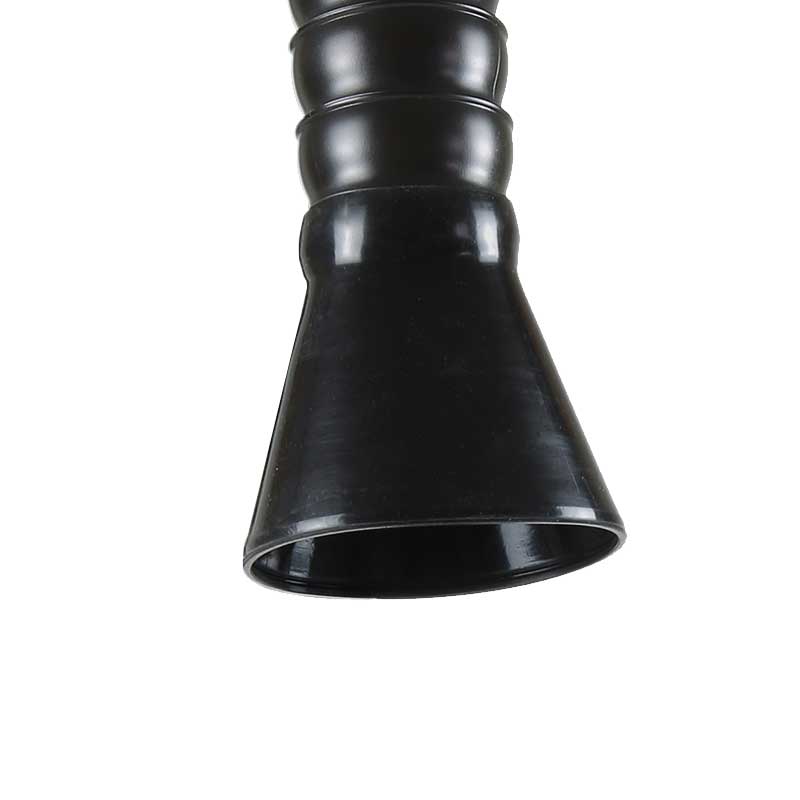

Absaugdüse Ø 105mm

  • passend für Absaugarme mit Ø 50mm
  • hitzebeständig
  • ESD-Sicher
Quick: QUKHRR105-50 / EAN: 4250078323778

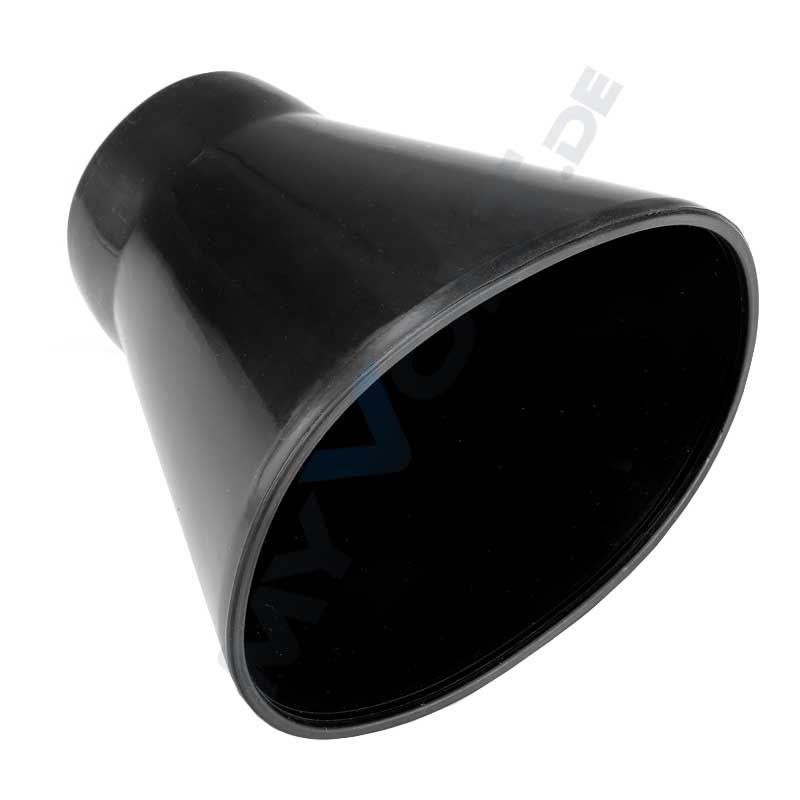

  • passend für Segment-Absaugarm mit Ø 75mm
  • hitzebeständig
  • ESD-Sicher
Quick: QUKHRR125-75 / EAN: 4250078322030

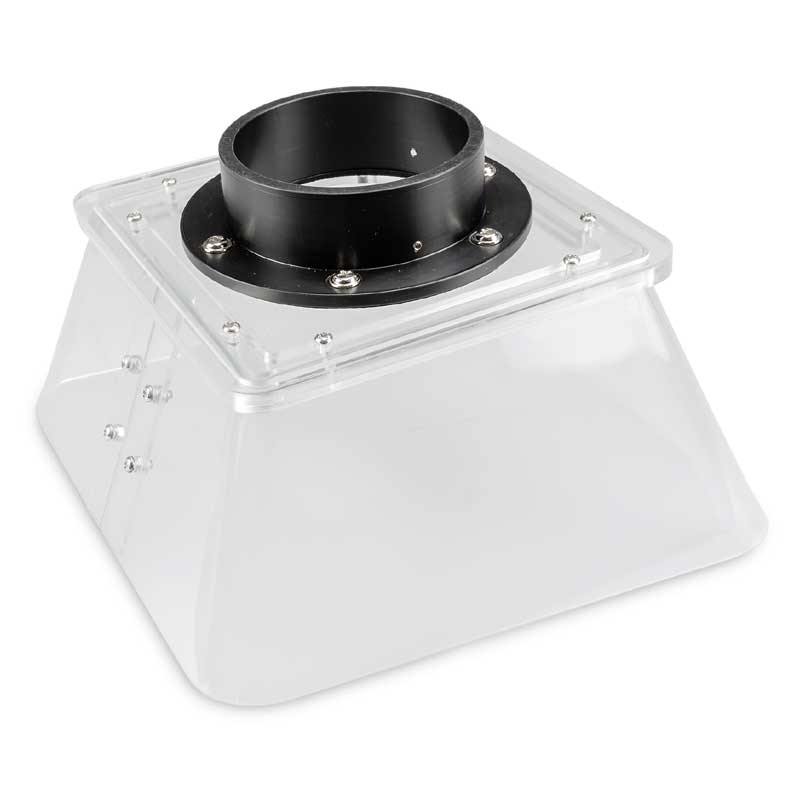

Absaugdüse transparent

  • passend für Segment-Absaugarm mit Ø 75mm
  • transparent
  • ca. 202x 198(192)x 100mm
Quick: QUKHY1 / EAN: 4250078323273

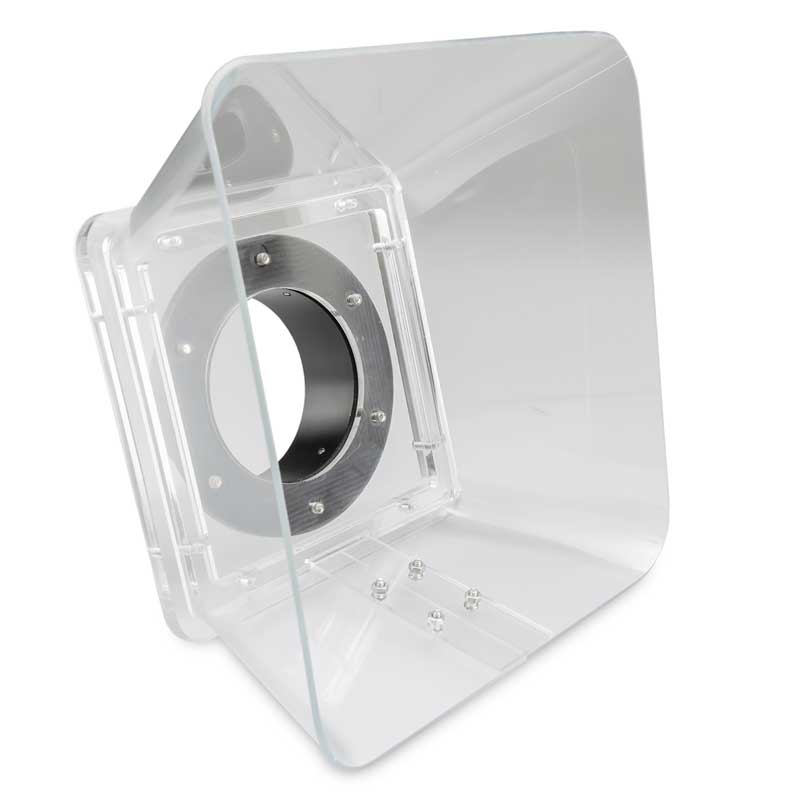

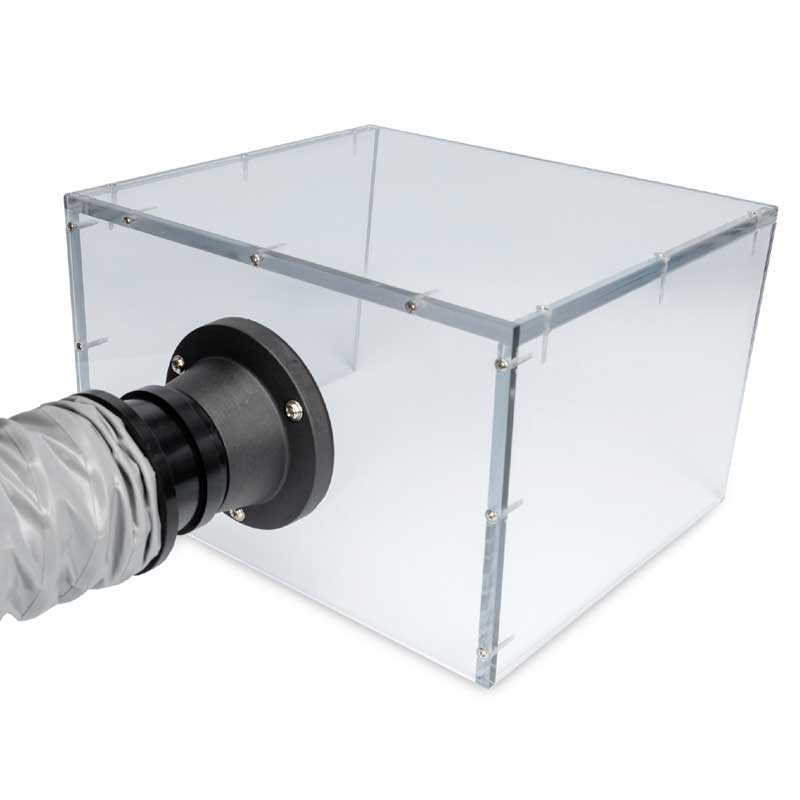

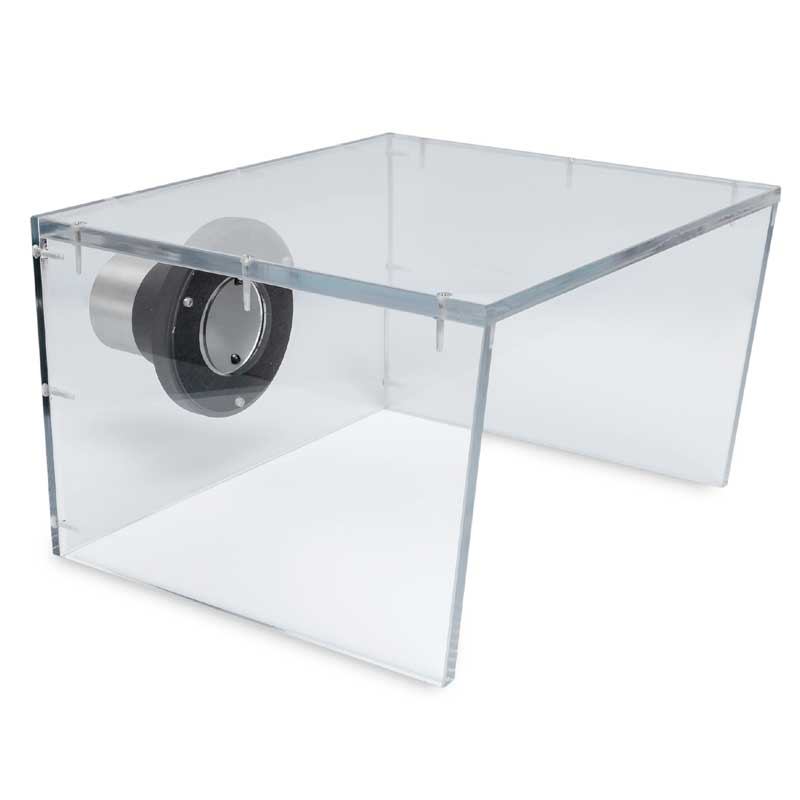

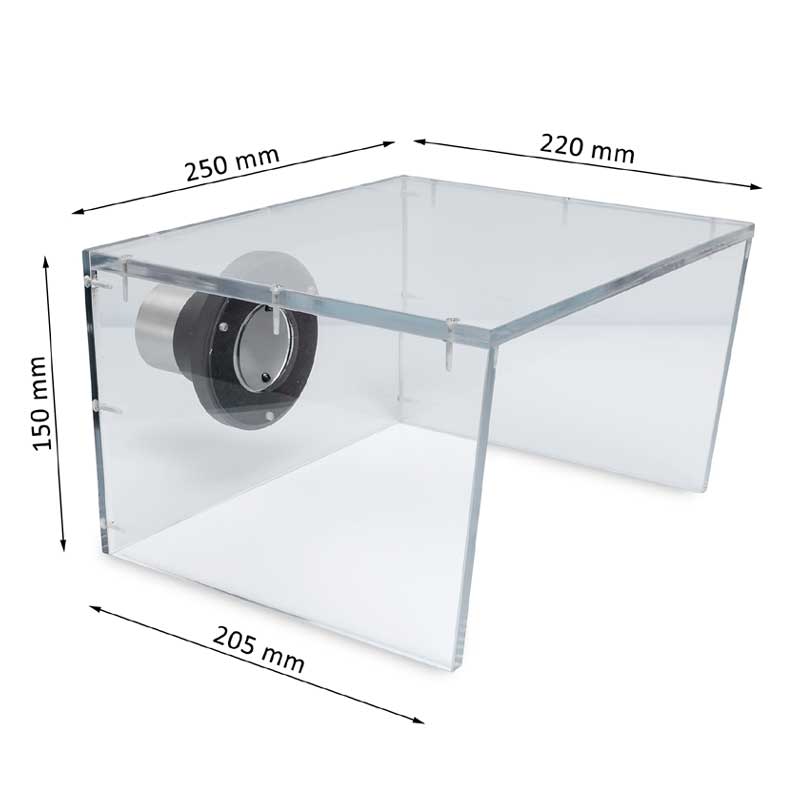

Absaughaube transparent

  • Anschluss über Verbindungsschlauch (75/50) 2m
  • transparent
  • 250x 220(205)x 150mm
Quick: QUKHY2 / EAN: 4250078323280

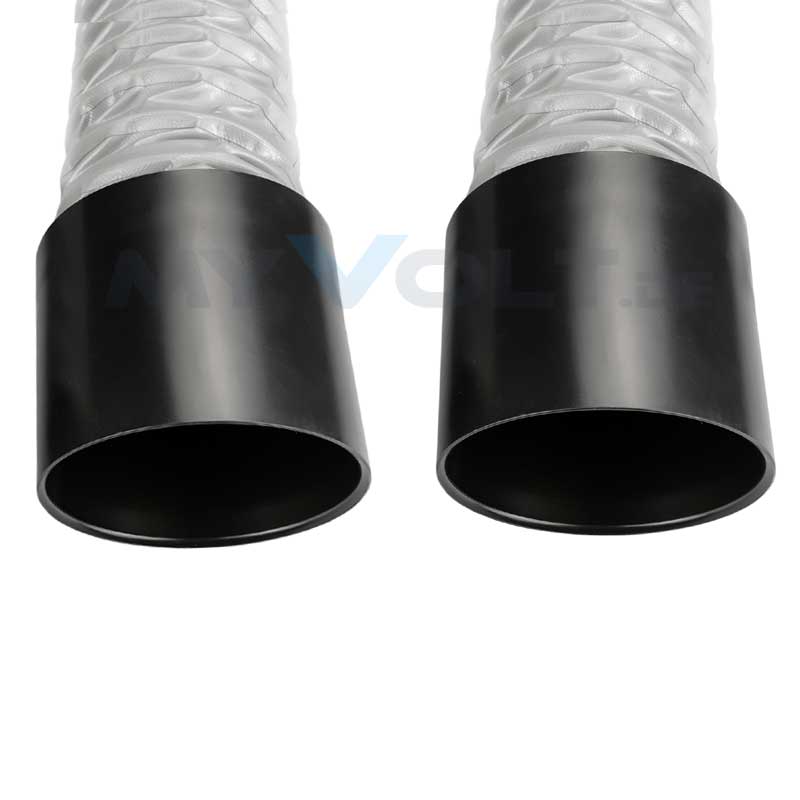

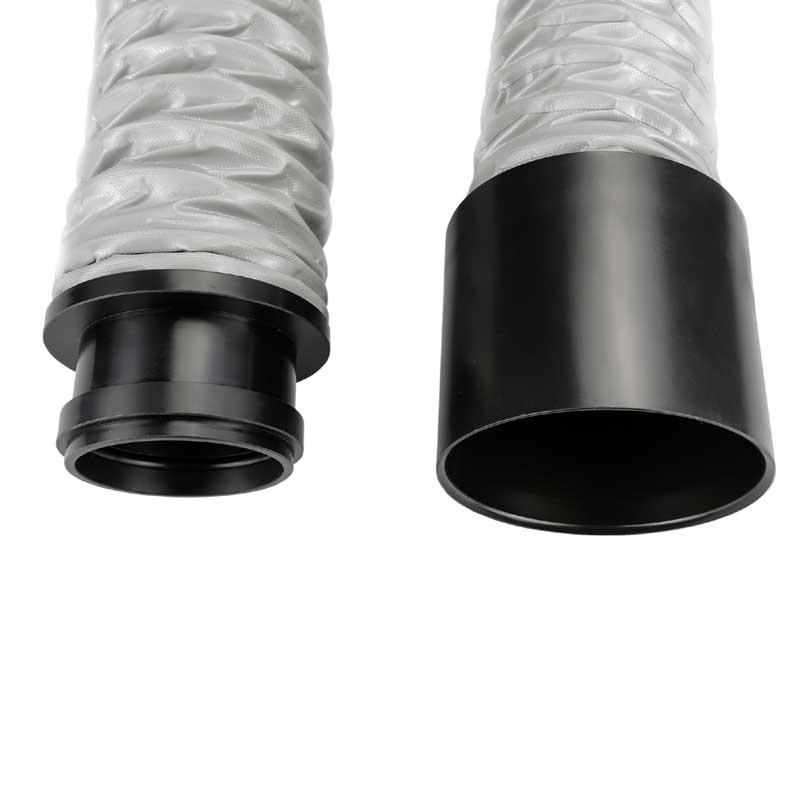

  • für die Verbindung zwischen Tischadapter und Filtersystem
  • Anschluss A Ø 75mm
  • Anschluss B Ø 75mm
  • Länge 1m
Quick: QUKCN75-75-1M / EAN: 4250078320852
  • für die Verbindung zwischen Tischadapter und Filtersystem
  • Anschluss A Ø 75mm
  • Anschluss B Ø 75mm
  • Länge 2m
Quick: QUKCN75-75-2M / EAN: 4250078321927

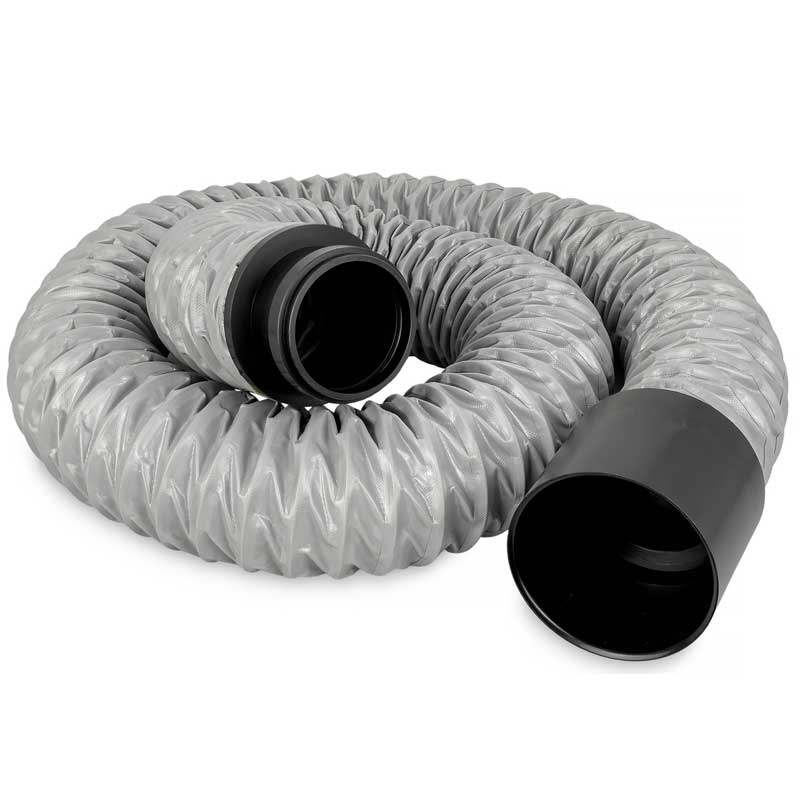

Verbindungsschlauch (75/50) 2m

  • für die Verbindung zwischen Tischdurchführung, Absaughaube und Filtersystem
  • Anschluss A Ø 75mm
  • Anschluss B Ø 75mm
  • Länge 2m
Quick: QUKCN50-75-2M / EAN: 4250078323259

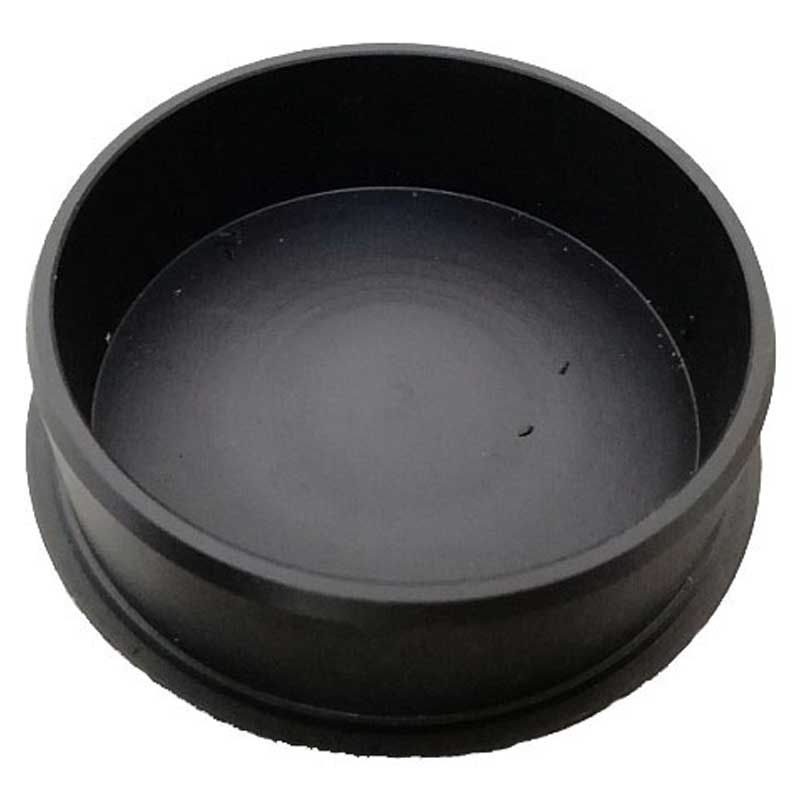

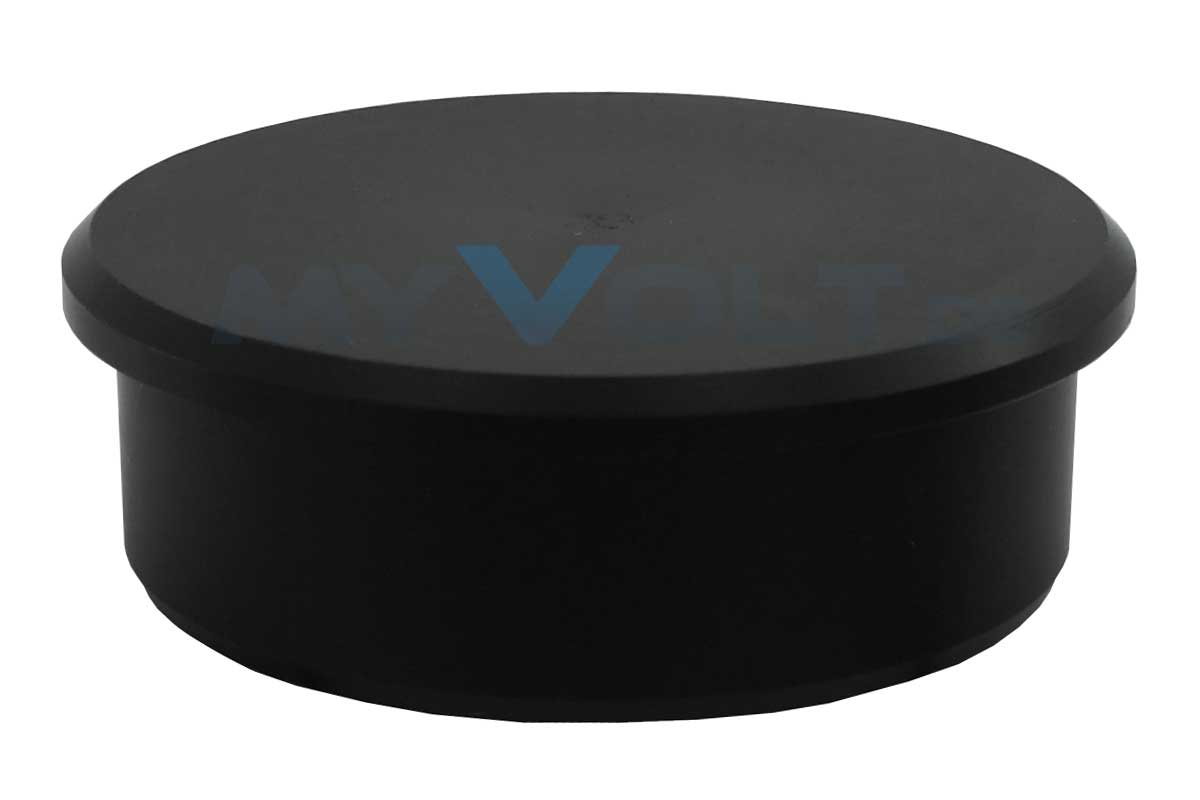

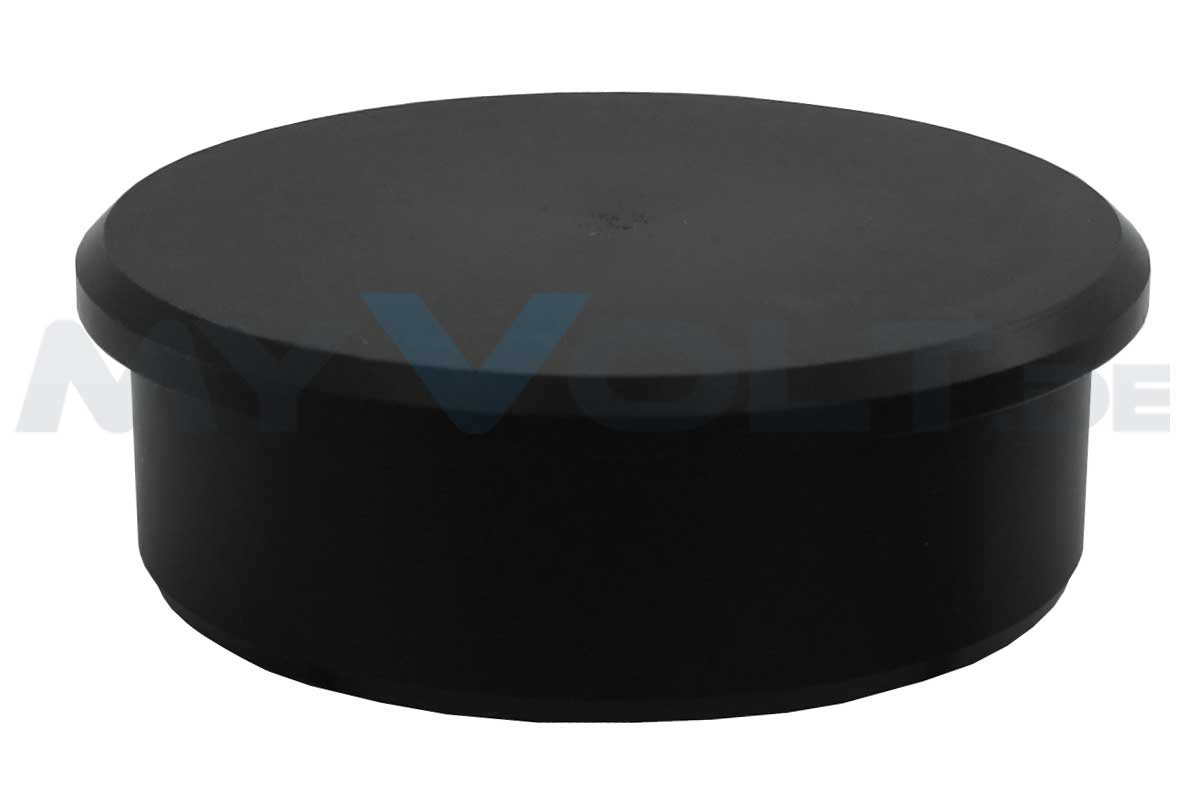

  • Endkappe für den Betrieb als Single-Anlage
  • Anschluss Ø 75mm
Quick: QUBD6102 / EAN: 4250078323969
